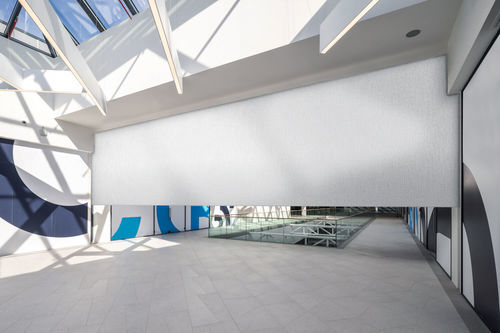

Rauchschutzvorhang MEGAFIRE EI 120

BESCHREIBUNG
Der Megafire EI 120 ist ein automatischer Feuerschutzvorhang zur Gebäudekompartimentierung und Rauchsteuerung mit den Feuerwiderstandsklassen EI1 60 und EI2 120. Der Vorhang besteht aus einem fünf-lagigen Glasfasersandwich mit intumeszierenden Beschichtungen und verstärktem Stahldraht, aufgewickelt auf eine Stahlrolle mit 89 mm Durchmesser. Das Gehäuse (Headbox) und die Seitenführungen sind aus verzinktem Stahl gefertigt und lassen sich architektonisch integrieren.

BETRIEB
Das System wird von einer CBM-Steuerung (Nenn-Eingangsspannung 115 V oder 220 V; Ausgang 230 V) gesteuert und von einem 230 V Rohrmotors mit Special Gravity Fail‑Safe System angetrieben. Die Auslösung kann über SHEV, Brandmeldekontakte, interne Brand-/Rauchmelder oder manuelle Notaus-Taster erfolgen. Bei Alarm fährt die CBM den Vorhang mit konstanter, kontrollierter Absenkgeschwindigkeit aus; bei vollständigem Netzausfall sorgen das gravitationsbasierte Fallsicherheitsystem und die Batterie-Backup für sichere Funktion. Fehlauslösungen können vom zentralen Brandmeldesystem zurückgesetzt werden, woraufhin der Vorhang wieder in die Warteposition fährt. Alle Steuerungen sind mit einer USV ausgestattet, und die Batterie-Backup hält den Vorhang bei Bedarf eingefahren.

GEWEBE
Der Vorhangaufbau besteht aus fünf Lagen:

• Zwei äußere Lagen: Glasfasertuch + intumeszierende Beschichtung ("TRIAMF-1").
• Zwei Zwischenlagen: Glasfasertuch + intumeszierendes Material verstärkt mit Stahldraht ("TRIA MF-3").
• Mittelsschicht: Silica mit Aluminium beidseitig ("TRIA MF-2").

DOWNLOADS
Technisches Datenblatt (PDF) verfügbar für Spezifikation und Integrationsdetails.

TECHNISCHE SPEZIFIKATIONEN

• Produktklassifizierung: EI1 60 und EI2 120.
• Modellfamilie: Megafire.
• Vorhangaufbau: fünf-lagiges Glasfaser/intumeszierend/Silica-Sandwich (TRIAMF-1, TRIA MF-3, TRIA MF-2).
• Rollendurchmesser: 89 mm.
• Headbox und Seitenführungen: verzinkter Stahl.
• Antrieb: 230 V Rohrmotor mit Special Gravity Fail‑Safe System.
• Steuerung (CBM): Nenneingang 115 V oder 220 V; Ausgang 230 V; USV vorhanden.
• Stromversorgungssicherung: Batterie-Backup hält den Vorhang bei Netzausfall eingefahren, sofern vorgesehen.
• Aktivierungsmethoden: SHEV, Brandmeldekontakt, interne Brand-/Rauchmelder, manuelle Notaus-Taster.
• Verhalten bei Alarm: automatische, kontrollierte Absenkung; automatisches Zurückfahren in die Warteposition nach Zurücksetzung einer Fehlauslösung, wenn zutreffend.
• Normen & Kennzeichnung: getestet nach EN 1634-1; klassifiziert nach EN 13501-2; CE-Kennzeichnung gemäß EN 16034.
