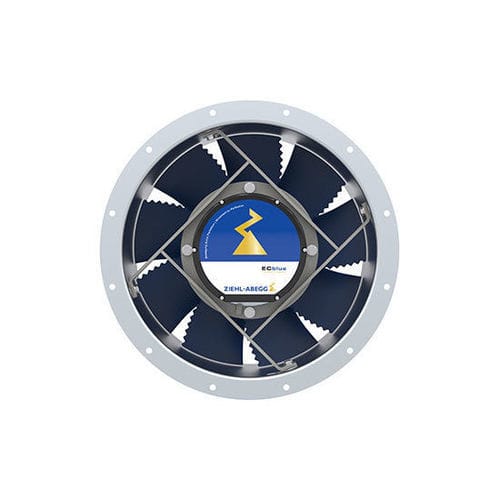

Axialventilator MAXVENTOWLET

Industriegalvanisiertem StahlEdelstahl

Übersicht
Der MAXventowlet Mitteldruck-Axialventilator verwendet die biomimetische Schaufelgeometrie von ZIEHL-ABEGG, um die Schallemissionen zu reduzieren und eine hohe Leistungsdichte für industrielle Lüftungsanwendungen zu erreichen. Das modulare System deckt Schaufeldurchmesser von 315 bis 1.400 mm ab und bietet verschiedene Material- und Gehäusekonfigurationen zur Anpassung an die Einsatzbedingungen.

Produktspezifikation
Dieser modulare Hochleistungs-Axialventilator ist an kundenspezifische Anforderungen anpassbar. Die biomimetische Schaufelgeometrie sorgt für effizienten Luftstrom bei geringer Geräuschentwicklung. Optionen umfassen ZAmid® Hochleistungsverbundschaufeln, alternative Schaufelwerkstoffe, kurze und lange Gehäuselängen nach Eurovent sowie AC- oder EC-(ECblue)-Motortechniken. Die MAXventowlet-Baureihe erfüllt die aktuelle ErP-Richtlinie und ist in ATEX-Kategorien 2 und 3 lieferbar. Leistungsdaten: Volumenströme bis 144.500 m3/h und statische Drücke bis 2.200 Pa.

Eigenschaften & besondere Merkmale

• Geringere Schallemissionen durch biomimetische Schaufelgeometrie
• Werkseitig eingestellter Schaufelwinkel kombiniert mit Schaufelanzahl für optimale Anpassung am Betriebspunkt
• Kurz- und Langgehäuse nach Eurovent (Größen 315–1.400 mm)
• Gehäusematerialien: verzinkter Stahl, Edelstahl 304 oder 316L; Lackierung oder feuerverzinkte Ausführung optional
• Dynamische Auswuchtung in 2 Ebenen für laufruhigen Betrieb und hohe Lebensdauer
• ErP-Richtlinie-konform
• Konzipiert für explosionsgefährdete Bereiche: Zone 1 & 2 (Gase) und Zone 21 & 22 (Stäube) gemäß Richtlinie 2014/34/EU

Motorkonzepte

• Innenläufermotoren
• Außenläufermotoren
• IEC-, NEMA- und weitere Motorstandards auf Anfrage
• ECblue-Technologie mit integriertem, auf den Ventilator abgestimmtem Regler verfügbar

Explosionsgeschützte Ausführung (Auszugsdetails)

• Lieferbar in 14 Größen (315–1.400 mm)
• Temperaturklasse T4 / T125°C
• Ausrüstungsgruppe IIB + H2 / IIIC
• Option Innenläufermotor (AC)
• EPL: Gb / Gc / Db / Dc
• Zonen: 1 / 2 / 21 / 22
• Zündschutzart Motor: Ex db / Ex db eb
• Zündschutzart Ventilator: Ex h (konstruktive Sicherheit „c“)
• Geeignet für Umgebungstemperaturen von -20/-60 bis +40/+60 °C je nach Konfiguration
• Zertifikate: ATEX, IECEx

Technische Daten

• Serie / Modell: MAXventowlet
• Schaufeldesign: biomimetisch, ZAmid® Hochleistungsverbund (leicht, korrosionsbeständig)
• Verfügbare Größen: 315 mm bis 1.400 mm (14 Größen)
• Max. Volumenstrom: bis 144.500 m3/h
• Max. statischer Druck: bis 2.200 Pa
• Gehäuse: verzinkter Stahl, Edelstahl 304 oder 316L; optional Beschichtung oder Feuerverzinkung
• Gehäuselängen: kurz und lang gemäß Eurovent
• Auswuchtung: dynamische Auswuchtung in 2 Ebenen
• Motortechnologien: Innenläufer AC, EC (ECblue), Außenläufer; IEC, NEMA und weitere auf Anfrage
• Explosionsschutz: ATEX Kategorien 2 und 3; Optionen für Zonen 1/2/21/22; EPL Gb/Gc/Db/Dc
• Temperaturklassen und Einsatzbereiche: T4 / T125°C; Betrieb von -20/-60 bis +40/+60 °C je nach Konfiguration
• Konformität / Zertifikate: ErP-Richtlinie-konform; ATEX und IECEx verfügbar; weitere Zertifikate auf Anfrage
