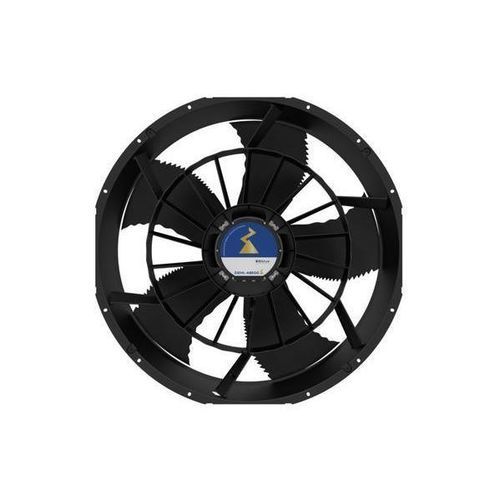

Axialventilator ZAPLUS

kanalisierbarmobilIndustrie

Überblick
Das ZAplus‑Gehäuse (Nenndurchmesser 450–1.000 mm) ist ein spritzgegossenes Düsengehäuse, das mittels CFD zur Optimierung von Luftströmung und Akustik entwickelt wurde. Das System verbindet eine voll ausgebildete Düsengeometrie mit biomimetischen FE2owlet/FE3owlet‑Laufrädern, integrierten Leitschaufeln und einem kurzen Diffusor auf der Druckseite, um Druckaufbau und Geräuschverhalten zu verbessern. ZAplus lässt sich als Retrofit in bestehende Systeme integrieren, um Luftvolumenstrom und Energieeffizienz zu erhöhen bei minimierten Schallemissionen.

Produktspezifikation
ZAplus ist ein modulares Gehäusesystem mit optimierter Vollbuse, Leitschaufeln, Motorsuspension und kurzem Diffusor; optionaler High‑End‑Diffusor (ZAplus+). Das Gehäuse wird im Kunststoffspritzguss gefertigt; die Düse besteht aus einem Hochleistungsverbundwerkstoff. Kompatible Laufräder sind in den biomimetischen Ausführungen FE2owlet und FE3owlet verfügbar. Die Systeme sind mit AC‑ oder ECblue‑Technik (Außenläufer mit integriertem Regler) erhältlich und ermöglichen drehzahlgeregelte Luftströme für den Maschinen‑ und Anlagenbau, Kältetechnik, Gebäudeklima und Energie‑/Umwelttechnik.

Eigenschaften & besondere Merkmale

• Konstruiertes Lüftungssystem mit performance‑optimierter Düsengeometrie
• Niedrige Betriebs kosten durch aerodynamische Optimierung und leises biomimetisches Laufraddesign
• Volldrehzahlgeregelter Luftstrom für hohe Betriebsflexibilität
• Korrosionsarme Düse aus hochleistungsfähigem Verbundmaterial
• Ruhiger Lauf und hohe Lebensdauer durch zweistufige dynamische Wuchtung
• Erhöhte Luftförderleistung mit optionalem High‑End‑Diffusor (ZAplus+)
• Verringerter Handhabungsaufwand: Lieferung ohne zusätzliche Verpackung
• Erfüllt die Anforderungen der aktuellen ErP‑Richtlinie
• Zahlreiche internationale Zertifizierungen (VDE, UL, CCC, CE, AMCA‑Prüfstandsbescheinigungen, ISO)

Motorenkonzepte

• Außenläufermotoren
• ECblue‑Technologie: Außenläufer mit integriertem, auf den Ventilator abgestimmten Regler
• AC‑Technologie

Anwendungen

• Kraftwerke
• Transformatorenkühlung
• Windenergie
• Chiller
• Wärmepumpen
• Rechenzentren
• Kühlketten
• Kühltürme
• Prozess‑ und Industriekälte
• Verdichter
• Bahntechnik
• Container‑ und mobile Anwendungen
• Lebensmittelindustrie (Nudeln, Teigwaren, Kaffee, Tee, Gewürze, Tabak, Obst, Gemüse, Blumen, Tier-/Fisch-/Meeresprodukte)

Technische Daten

• Nenndurchmesser: 450 mm, 500 mm, 560 mm, 630 mm, 710 mm, 800 mm, 910 mm, 1000 mm
• Herstellung: spritzgegossenes Kunststoffgehäuse; Düse aus hochleistungsfähigem Verbundmaterial
• Kompatible Laufrad‑Designs: FE2owlet, FE3owlet (biomimetisch)
• Integrierte Leitschaufeln und kurzer Diffusor auf der Druckseite; optionaler High‑End‑Diffusor (ZAplus+)
• Wuchtung: dynamische Wuchtung in zwei Ebenen
• Motortechnologien: AC und ECblue (Außenläufer; ECblue mit integriertem Regler)
• Luftstrombereich (Beispiele serienübergreifend): ca. 5.070 m³/h bis 44.592 m³/h (modellabhängig)
• Druckfähigkeiten (Beispiele serienübergreifend): ca. 66 Pa bis 639 Pa (modellabhängig)
• Phasenoptionen: 1 ~ und 3 ~
• Spanungsoptionen (Beispiele): 100 V, 130 V, 230 V, 265 V, 400 V, 460 V
• Frequenz: 50 Hz und 60 Hz
• Ausgangsgeometrien: eckiger Volltrichter, runder Volltrichter, mit oder ohne Schutzgitter
• ErP‑konform; zahlreiche internationale Zertifizierungen (VDE, UL, CCC, CE, AMCA‑Prüfstandsbescheinigungen, ISO)
