Dreifüßiges Drehkreuz TTS1

SicherheitEdelstahlfür Zugangskontrolle

Überblick

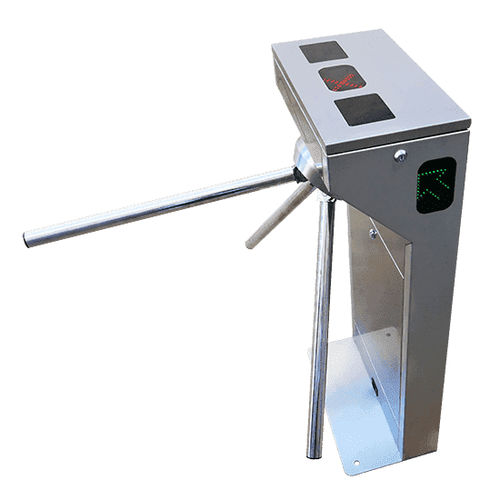

Der TTS1 ist ein Dreibein-Drehkreuz aus Edelstahl für die Zugangskontrolle von Fußgängern. Er zeichnet sich durch kompakte Bauform, einfache Montage und ein wettbewerbsfähiges Kosten-/Leistungsverhältnis aus. Bidirektional einsetzbar, geeignet für RFID-Ausweisleser, Bibliotheken, Fitnessstudios, KMU, Theater, Messen und Ticketing-Anwendungen.

Funktionen und Anwendungsbereiche

• Kontrolle von Ein- und Ausgängen (bidirektional).
• Integration von RFID-Ausweislesern (MIFARE® / 125 kHz) und biometrischen Sensoren.
• Ticketing-Version mit Barcode-/QR-Code-Lesern (USB-Tastatur-Emulation).
• Typische Anwendungen: Fitnessstudios, Bibliotheken, KMU, Ticketing, Veranstaltungen.

Passage-Anzeigen
Der TTS1 verfügt serienmäßig über Piktogramme: grüne Pfeile für erlaubten Durchgang und rotes Kreuz für verweigerten Durchgang. Die Evo-Version ergänzt ein zentrales animiertes Piktogramm zur Anzeige der erlaubten Richtung oder Ablehnung.

Elektronik-Integration und Leser

• Große obere Abdeckung für den Zugang zum Mechanismus und zur Elektronik; zusätzliche Abdeckung zur Freilegung des Innenraums des Gehäusefußes.
• Verstellbare universelle Halterungen für die Integration von kontaktlosen Lesern (MIFARE®, 125 kHz).
• Optionale Abdeckung mit getönten Polycarbonatfenstern und Einbaurahmen für Leser (optimierte Lesedistanz).
• Möglichkeit zur Integration von zwei Barcodelesern in der Ticketing-Version.

Optionen und Sicherheit

• Serienmäßiger Anti-Panik-Modus durch freie Rotation der Arme (automatische Freigabe im Notfall).
• Optionales Abwurfarmsmodul: Arm fällt bei Stromausfall oder externem Befehl (Taster, Brandmeldesystem) ab, um den Durchgang vollständig freizugeben.
• Obere Abdeckung mit Scharnieren in der Evo-Version zur vereinfachten Wartung und Verkabelung.
• Große Bodenbefestigungsbasis mit 6 Bohrungen für eine starre Verankerung.
• Standardarmlänge 520 mm; kostenfreie Optionen 470 mm oder 420 mm für beengte Räume.

Dokumentation und Wartung
Technische Dokumentation und Maßzeichnungen sind verfügbar (Maßdiagramm, Bedienungsanleitung, Produktblatt). Ein Wartungsvideo zeigt die empfohlenen Wartungsarbeiten am Drehkreuz.

Technische Daten

• Stromversorgung: 24 ±3 V
• Leistungsaufnahme: 30 W
• Durchsatz: 15 bis 25 Personen/min
• Armlänge: 520 mm (470 oder 420 mm auf Anfrage)
• Höhe: 976 mm
• Länge: 456 mm
• Gehäusebreite: 295 mm
• Gehäuse: Edelstahl AISI 304 (1,2 mm Stärke)
• Nettogewicht: 34 kg
• Betriebstemperatur: -20 bis +70 °C
• Armrotation: Bidirektional (Ein- und Ausgangskontrolle)
• LED: grüner Pfeil erlaubt, rotes Kreuz verboten
• Anti-Panik-Funktion: automatisch durch freie Rotation des Dreibeins
• Abwurfarmsmodul: optional (fällt bei Stromausfall oder externem Befehl)
• Kompatibel mit Zugangskontrollsystemen: Ja (Badge RFID, biometrischer Sensor, Barcodeleser)
• Garantie: ein Jahr
