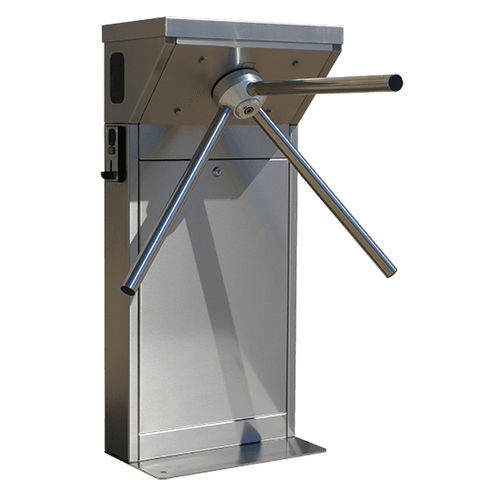

Dreifüßiges Drehkreuz TTS1M

Edelstahlfür Zugangskontrollefür öffentliche Einrichtungen

Übersicht
Der TTS1M ist ein Dreibein-Drehkreuz mit Münzprüfer zur Regelung kostenpflichtiger Zugänge in Museen, Denkmälern, Freizeiteinrichtungen und öffentlichen Toiletten. Der Durchgang wird autorisiert, wenn eine akzeptierte Münze oder ein Token eingeworfen wird. Das Gerät kann so konfiguriert werden, dass der Ausgang frei durch Schieben der Dreibein-Arme möglich ist.

Funktion
Der TTS1M steuert vor Ort eigenständig den kostenpflichtigen Zutritt. Der Nutzer wirft eine Münze oder ein Token ein, um die Durchgangserlaubnis auszulösen. Abgewiesene Münzen gelangen in ein Fach, das für den Nutzer zugänglich ist.

Programmierbarer Münzprüfer

• Programmierbar für bis zu 6 Münz-/Token-Profile.
• Akzeptiert Kombinationen von Münzen (z. B. 1€ oder 2×50c für einen Tarif von 1€).
• Kompatibel mit Tokens innerhalb der zulässigen Abmessungen.
• Lernverfahren basierend auf Durchmesser, Dicke und Fallzeit im Mechanismus.
• Automatische Freigabe bei Münzstau.
• Integrierte Stromversorgung: 50 mA @ 12 VDC im Standby, 450 mA bei Einwurf-Erkennung.

Münzlernverfahren / Programmierung
Die Programmierung erfolgt am Gerät über die Konfigurationstaste und ein Lernverfahren: Legen Sie die Referenzmünze mehrmals ein, bis der Prüfer drei aufeinanderfolgende Pieptöne zur Bestätigung ausgibt. Vorgang für jede Münz-/Token-Art wiederholen (bis zu 6).

Behälter und Entleerung
Das Drehkreuz verfügt über eine interne, großvolumige Münzbox, die nur vom Betreiber mit dem Schlüssel zugänglich ist. Der Frontbereich des Behälters lässt sich nach oben schieben, um das Leeren zu erleichtern.

Anwendungsbereiche
Geeignet für unbeaufsichtigte kostenpflichtige Zugänge (Freizeitparks, historische Stätten, öffentliche Toiletten, Freizeitzentren usw.). Versionen mit Münzprüfer sind auch für Vollhochtürme erhältlich, um unberechtigte Durchgänge ohne Zahlung zu verhindern.

Technische Merkmale / Spezifikationen

• Programmierung für bis zu 6 Gruppen von Münzen/Token.
• Akzeptiert Münzen/Token Ø 17 bis 30,5 mm; Dicke 1,25 bis 3,2 mm.
• Lernen nach Durchmesser, Dicke und Fallzeit.
• Stromverbrauch: 50 mA @ 12 VDC Standby; 450 mA bei Erkennung eines Einwurfs.
• Automatische Münzfreigabe bei Stau.
• Durchsatz: 15 bis 25 Personen/Min.
• Armlänge: 520 mm (470 oder 420 mm auf Anfrage).
• Höhe: 976 mm.
• Länge: 456 mm.
• Gehäusebreite: 295 mm.
• Gehäuse: Edelstahl AISI 304.
• Netto Gewicht: 34 kg.
• Betriebstemperatur: -20 bis +70 °C.
• Drehung: Bidirektional.
• LED-Anzeigen: grüner Pfeil = erlaubt, rotes Kreuz = verboten.
• Anti-Panik-Funktion: automatisch durch freie Rotation des Dreibeins.
• Absenkbares Arm-Modul: optional (senkt sich bei Stromausfall oder externer Steuerung).
• Stromversorgung: 24 ±3 V.
• Leistung: 30 W.
• Garantie: Ein Jahr.
