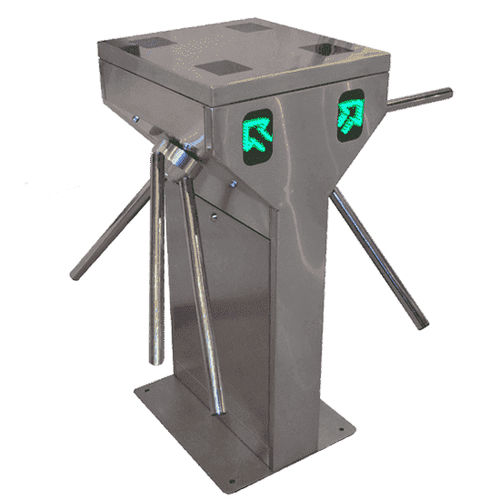

Dreifüßiges Drehkreuz TTS11

Edelstahlfür Zugangskontrollefür Sportanlage

Übersicht
Das TTS11 ist ein Dreibein-Drehkreuz mit Doppelpassage für die Zugangskontrolle, ausgestattet mit einem Zentralfuß und je einem Dreibein-Modul auf beiden Seiten. Es trennt Ein- und Ausgang bei minimaler Stellfläche und Kosten. Entwickelt zur Vereinfachung und Rationalisierung von Zugangskontrollinstallationen, besonders geeignet für Sportzentren und Fitnessstudios.

Hauptmerkmale

• Doppelter Durchfluss mit vollständig unabhängiger Steuerung jedes Dreibeinmoduls.
• Konfigurationsmöglichkeiten: kontrollierter Eingang beidseitig, kontrollierter Ausgang beidseitig, gemischte Ein-/Ausgangssteuerung oder freie Passage je nach Bedarf.
• Panikmodus aktivierbar per potentialfreiem Kontakt (Drucktaster oder optional Fernbedienung); automatische Freigabe bei Stromausfall.
• Optionales Absenkarm-Modul: oberer Arm klappt bei Stromausfall oder Fremdsteuerung herunter, um den Durchgang vollständig zu öffnen.
• Optionales Gehäuse zur Integration von bis zu vier RFID-Lesern (getönte Polycarbonatfenster, universelle Halterungen).
• LED-Anzeigen: grüner Pfeil für erlaubten Durchgang, rotes Kreuz für gesperrten Durchgang.

Panikmodus und Sicherheit
Der Panikmodus kann über einen potentialfreien Kontakt auf der Hauptplatine ausgelöst werden (externe Steuerung: Drucktaster, optionale Fernbedienung). Bei Stromausfall entriegeln die Drehsperren und drehen frei, um eine schnelle Evakuierung zu ermöglichen. Optionale Absenkarm-Module sorgen im Notfall für eine vollständig freie Durchgangsöffnung.

RFID-Integrationsoptionen
Ein optionaler Deckel ermöglicht die Montage von bis zu vier RFID-Lesern hinter getönten Polycarbonatfenstern mit universellen Halterungen und vereinfacht Verkabelung und Geräteplatzierung.

Dokumente & Downloads

• Maßzeichnung TTS11 (PDF)
• Produktblatt TTS11 (PDF)
• Bedienungsanleitung (PDF)

Technische Daten

• Modell: TTS11
• Durchsatz pro Dreibein: 15–25 Personen/min
• Armlänge: 520 mm Standard (470 / 420 mm auf Anfrage)
• Höhe: 1001 mm
• Länge des Drehkreuzes: 420 mm
• Gehäusebreite: 456 mm
• Gehäusematerial: Edelstahl AISI 304
• Leergewicht: 45 kg
• Betriebstemperatur: -20 bis +70 °C
• Drehung: bidirektional pro Durchgang
• LED-Anzeige: grüner Pfeil / rotes Kreuz
• Anti-Panik: automatisch (freier Lauf); Panikaktivierung per potentialfreiem Kontakt
• Absenkarm-Modul: optional (klappt bei Stromausfall oder Fremdsteuerung)
• Spannungsversorgung: 24 ±3 V
• Leistungsaufnahme: 30 W
• Garantie: 1 Jahr (Ersatzteile und Arbeit, Werkstatt-Rückgabe)
