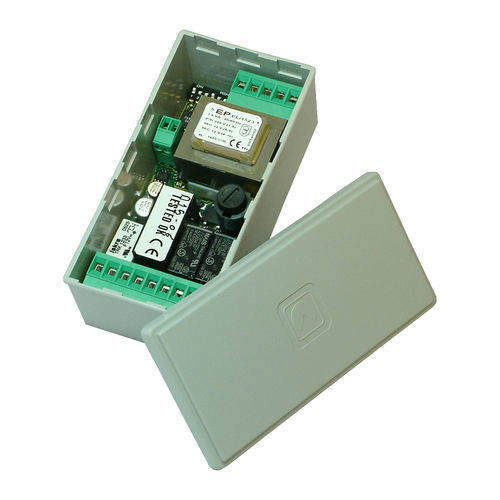

Steuergerät für Hausautomationssystem C/C

Zentral

Eigenschaften

• Ermöglicht das gleichzeitige Öffnen und Schließen aller Verschlüsse durch eine zentrale Steuerung.
• Kompatibel mit Gebäudeautomationssystemen.
• Verfügt über 6 DIP-Schalter zur Einstellung der Flügelversätze und der Laufzeit.
• Spannungsversorgung 230 VAC und Tastersteuerung in Niederspannung.
• Das Steuergerät kann in einer Unterputzdose oder alternativ im Antrieb untergebracht werden.
• Abmessungen Leiterplatte: 47 x 102 x h35 mm.
• Außenmaße Gehäuse: 55 x 108 x h42 mm.

Schaltplan
Plan bezeichnet als "Schema Centralina CC-T6" (PDF, 188 KB).

Anschlussdose
Unterbringung in einer Unterputz-Abzweigdose Modell GW48003. Außenmaße BxHxT (mm): 118 x 96 x 70. Diese Lösung macht die Anlage bequem und zugänglich.

Unterputzdose
Unterbringung in Unterputzdose BT 504E (Maße: 133 x 74 x 53,5 mm) mit 2 Erweiterungen BT 504ESE (Adapter zur Erhöhung der Dosen-Tiefe um 2 cm). Endmaße: 133 x 74 x 73,5 mm. Diese Lösung ermöglicht die Positionierung der Steuerung direkt in der Tasterdose.

Unterbringung im Antrieb
Unterbringung im Inneren des Antriebs. Außenmaße Gehäuse: 55 x 108 x h42 mm. HINWEIS: Nur wenn die Länge des Antriebs dies zulässt.

Technische Merkmale / Spezifikationen

• Typ: automatisches Steuergerät für Verschlüsse (Steuergerät C/C).
• Kompatibilität: Gebäudeautomationssysteme.
• Spannungsversorgung: 230 VAC; Tastersteuerung in Niederspannung.
• Bedienelemente: 6 DIP-Schalter für Flügelversatz und Laufzeit.
• Abmessungen Leiterplatte: 47 x 102 x h35 mm.
• Außenmaße Gehäuse: 55 x 108 x h42 mm.
• Einbaumöglichkeiten: Abzweigdose GW48003 (118 x 96 x 70 mm); Unterputzdose BT 504E mit 2 Erweiterungen BT 504ESE (Endmaße 133 x 74 x 73,5 mm); Unterbringung im Antrieb (falls Platz vorhanden).
• Technisches Dokument verfügbar: Schaltplan Schema Centralina CC-T6 (PDF, 188 KB).
