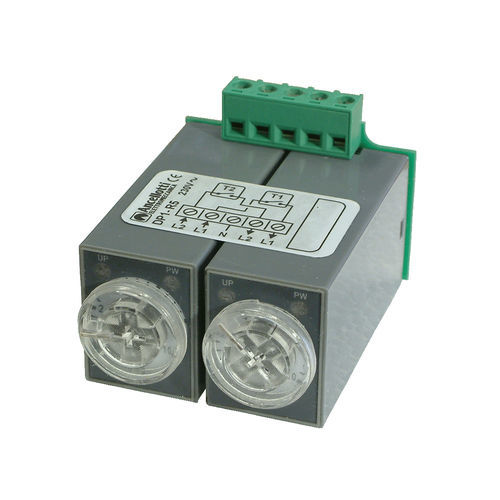

Steuergerät für Hausautomationssystem DP1

Eigenschaften:

• Mann-anwesend-Funktion: der Taster muss gedrückt gehalten werden, bis die gewünschte Öffnung oder Schließung erreicht ist.
• Kompatibel mit Hausautomationssystemen.
• Ausgestattet mit 2 Einstellrädern (0-10 s) zur Steuerung des Blattversatzes beim Öffnen und Schließen.
• Versorgung und Tastersteuerung: 230 VAC.
• Das Steuergerät kann in einer Unterputzdose, in einer Abzweigdose oder im Türschlossgehäuse untergebracht werden.
• Abmessungen Platine: 46 x 60 x h38 mm.
• Außenmaße Gehäuse: 55 x 67 x h42 mm.

Dokumentation:
Technische Zeichnung verfügbar: "Schema Centralina DP1-R5" (PDF, 118 KB).

Abzweigdose:
Gehäuse in Unterputz-Abzweigdose GW48003. Außenmaße BxHxT (mm): 118 x 96 x 70. Diese Lösung macht die Installation komfortabel und zugänglich.

Unterputzdose:
Einbau in Unterputzdose BT 504E (Abmessungen: 133 x 74 x 53,5 mm) mit 2 Extensions BT 504ESE (Adapter zur Vergrößerung der Einbautiefe um 2 cm). Endabmessungen: 133 x 74 x 73,5 mm. Diese Lösung ermöglicht die Platzierung der Steuerung direkt in der Tasterdose.

Interne Unterbringung:
Unterbringung im Schlossgehäuse. Außenmaße des Gehäuses: 55 x 67 x h42 mm. (Nur wenn die Länge des Schlossgehäuses dies zulässt.)

Technische Daten:

• Modell: DP1
• Funktion: Mann-anwesend-Steuerung
• Kompatibilität: Hausautomationssysteme
• Einstellungen: 2 Einstellräder, Bereich 0-10 Sekunden (Steuerung des Blattversatzes beim Öffnen und Schließen)
• Versorgung und Tastersteuerung: 230 VAC
• Abmessungen Platine: 46 x 60 x h38 mm
• Außenmaße Gehäuse: 55 x 67 x h42 mm
• Einbau Abzweigdose GW48003: 118 x 96 x 70 mm
• Einbau Unterputzdose BT 504E: 133 x 74 x 53,5 mm (mit 2 BT 504ESE Extensions Endtiefe 73,5 mm)
• Technische Dokumentation verfügbar: Schema Centralina DP1-R5 (PDF, 118 KB)
