Stellantrieb für Flügeltore ZT 70

einflügeligmit eingebautem Notausgang

Übersicht

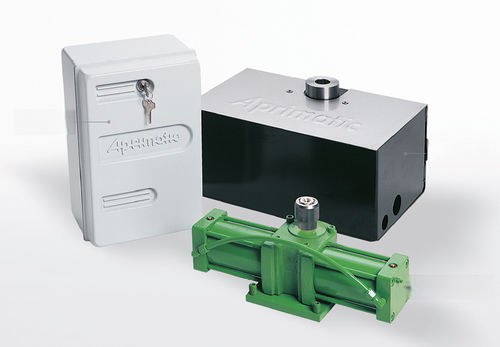

Unterflur-Hydraulikantrieb für Schwenktore, Modell ZT 70 von Gates. Entwickelt für Wohn- und Mehrfamilienhaustore; unterirdische Montage erhält die Toroptik und ermöglicht eine verdeckte, gleichmäßige Antriebslösung.

Hauptmerkmale

• Geringe Geräuschentwicklung durch Hydraulikbremse, die Öffnen und Schließen dämpft und Rückschläge sowie Stöße verhindert.
• Unterflur-Montage hält die Automatisierung verborgen und verändert nicht das Tor-Design.
• Anti-Quetsch-System mit sensiblen, werkseitig kalibrierten Bypass-Ventilen, die bei Hinderniserkennung sofort den Hydraulikdruck unterbrechen.
• Selbsttragendes Wartungsgehäuse: Zugang zum Zylinder über Edelstahlabdeckung ohne Entfernen des Torflügels.
• Manuelle Entriegelung für Torbetrieb bei Stromausfall.

Hydraulische Steuereinheit (Kurzangaben)
NETZANSCHLUSS EINPHASIG: 230 V-50 Hz
AUFGENOMMENE LEISTUNG: 250 W
MAX. FLÜGELBREITE (m): B4 2.0 | B5 2.0 | SF4 4.0 | SF5 4.0
PUMPENLEISTUNG (L/min): B4 0.6 | B5 0.75 | SF4 0.6 | SF5 0.75
SCHUTZKLASSE: IP54
BETRIEBSTEMPERATUR: -20° bis +70° C
MAX. BETRIEBSDRUCK: 40 Bar
ÖLMENGE: 1 L
ÖLTYPE: AprimOil
GEWICHT MIT ÖL: 5 kg

Zylinder (Kurzangaben)
MODELLE: AT 175 / AT 176
MAX. NUTZBARE SCHWENKWINKEL: 110° max. (AT 175) | 200° max. (AT 176)
MAX. FLÜGELGEWICHT: 800 kg (beide)
SCHUTZART: IP67 (beide)
WINKELPUMPENGESCHWINDIGKEIT ab 0.6 L/min: 6°/s (beide)
WINKELPUMPENGESCHWINDIGKEIT ab 0.75 L/min: 7°/s (beide)
NENNDREHMOMENT: 410 Nm
GEWICHT MIT ÖL: 12 kg (AT 175) | 13 kg (AT 176)
ÖLMENGE: 1 L (AT 175) | 1.2 L (AT 176)
ÖLTYPE: AprimOil

Zusätzliche Funktionshinweise

• Das Anti-Quetsch-System unterbricht bei Hinderniserkennung den Hydraulikdruck über kalibrierte Bypass-Ventile zur Erhöhung der Sicherheit.
• Das selbsttragende Wartungsgehäuse ermöglicht Zugang zum Zylinder ohne Entfernen des Torflügels.
• Manuelle Entriegelung erlaubt Torbetrieb bei Stromausfall.

Technische Daten

• Produkttyp: Unterflur-Hydraulikantrieb für Schwenktor
• Verwendungszweck: Wohn- und Mehrfamilienhaustore
• Spannungsversorgung Hydraulikeinheit: 230 V - 50 Hz
• Aufgenommene Leistung: 250 W
• Schutzart der Steuereinheit: IP54
• Betriebstemperaturbereich: -20° bis +70° C
• Max. Betriebsdruck: 40 Bar
• Ölmenge Steuereinheit: 1 L; Öltyp: AprimOil
• Schutzart Zylinder: IP67
• Max. Flügelgewicht (Zylinder): 800 kg
• Nenndrehmoment (Zylinder): 410 Nm
• Gewichte mit Öl: Steuereinheit 5 kg; Zylinder 12 / 13 kg
• Verfügbare Schwenkwinkel Zylinder: 110° (AT 175), 200° (AT 176)
• Pumpenleistungen: 0.6 / 0.75 L/min
