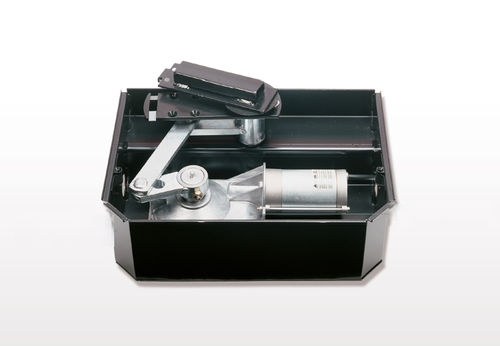

Stellantrieb für Flügeltore EM 73N

für ToreKetteneinflügelig

Übersicht
Unterflurantrieb (elektromechanisch) für den verdeckten Einbau an privaten Drehtoren. Erhält das Design des Tores und bietet einen 24-V-Antrieb. Produktcode: 41060/001.

Hauptvorteile

• Unsichtbare Unterflurmontage, ideal zur Bewahrung des ursprünglichen Torbilds.
• Niederspannung 24 V für erhöhte elektrische Sicherheit.
• Anti-Quetsch-Schutz einstellbar über die elektronische Steuerungseinheit T4 POWER; lackierte Blechteile mit Kathodischer Tauchlackierung (Cataphorese) gegen Korrosion.
• Selbsttragendes Gehäuse und elektroverzinktes Hebelsystem zur Korrosionsbeständigkeit. Standardöffnungswinkel 110°.
• Optionaler separater Hebel für 140° Öffnung; optionales Kettenrad-System für Öffnungen bis 180°.
• Optionales Abbrems-System ermöglicht schnelle Hubbewegung und sanftes Heranfahren beim Öffnen/Schließen, wodurch Stöße und Rückschläge vermieden werden.
• Manuelle Notentriegelung SB73 verfügbar; optionales schließbares Schloss verhindert unbeabsichtigtes Betätigen des Notentriegelungspedals und ist von beiden Seiten bedienbar.

Technische Daten
NETZSPANNUNG: 230 V - 50 Hz
MOTORSPANNUNG: 24 V DC
FLÜGELÖFFNUNGSWINKEL: 110°, 140°, 180°
ANWENDUNGSGRENZEN (BREITE / GEWICHT): 1,8 m / 400 kg; 3,5 m / 200 kg*
SCHUTZART: IP67
AUFGENOMMENE LEISTUNG: 200 W
AUFGENOMMENER STROM: 10 A
NENN-DREHMOMENT: 280 Nm
BETRIEBSTEMPERATUR: -20° bis +70° C
110° ÖFFNUNGSZEIT: 20 s
ABBREMSUNG: Optional
GEWICHT DES ANTRIEBS: 9 kg
(* Elektroschloss erforderlich bei Flügeln > 1,8 m.)

Technische Spezifikationen

• Netzspannung: 230 V - 50 Hz
• Motorspannung: 24 V DC
• Nenn-Drehmoment: 280 Nm
• Aufgenommene Leistung: 200 W
• Aufgenommener Strom: 10 A
• Schutzart: IP67
• Betriebstemperaturbereich: -20° bis +70° C
• Standard-Öffnungswinkel: 110° (140° optional mit separatem Hebel; bis zu 180° mit Kettenrad)
• 110° Öffnungszeit: 20 s
• Gewicht des Antriebs: 9 kg
• Anwendungsgrenzen (Breite/Gewicht): 1,8 m / 400 kg; 3,5 m / 200 kg (Elektroschloss erforderlich für Flügel > 1,8 m)
• Optionen: Abbrems-System, separates Hebelsystem (140°), Kettenrad-System (180°), manuelle Notentriegelung SB73, schließbares Schloss für Notentriegelungspedal
