Stellantrieb für Flügeltore ZT 71

für Toreeinflügelig

Übersicht

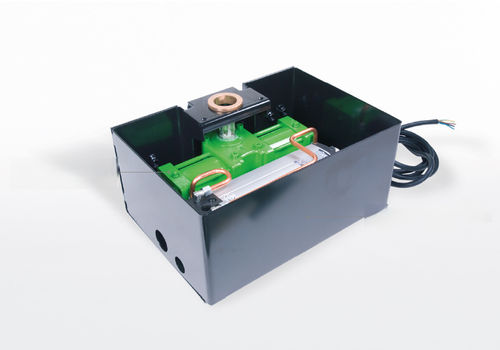

Kompakter unterirdischer Hydraulikantrieb für Drehflügeltore, geeignet für Wohn- und Mehrfamilienanlagen. Modell ZT 71. Interner Code: 41056/002-004.

Eigenschaften

• Sehr geringe Geräuschentwicklung dank hydraulischer Bremse, die das Tor beim Öffnen und Schließen abbremst und Rückschlag sowie Stöße verhindert.
• Die unterirdische Installation bewahrt das Design und die Optik des Tores.
• Anti-Quetsch-System mit sehr empfindlichen Bypass-Ventilen, bei der Installation kalibriert; der Hydraulikdruck wird bei Hinderniserkennung sofort unterbrochen.
• Wartungsfreundliches, selbsttragendes Gehäuse: der Zylinder ist durch Abnehmen der Edelstahlabdeckung zugänglich, ohne das Flügelblatt zu demontieren.
• Manuelle Entriegelung für den Betrieb des Tores bei Stromausfall.

Steuereinheit - Technische Daten

• Steuereinheit Typen: B5, SF5
• Stromversorgung: Einphasen 230 V - 50 Hz
• Max. Flügelbreite: B5 = 2,0 m; SF5 = 4,0 m
• Schutzart: IP54
• Aufgenommene Leistung: 250 W
• Betriebstemperatur: -20° bis +70° C
• Pumpenfördermenge (Lt/min): 0,75 (B5), 0,75 (SF5)
• Max. Betriebsdruck: 40 Bar
• Öltyp: AprimOil
• Gewicht Steuereinheit mit Öl: 5 kg
• Ölmenge Steuereinheit: 1 Lt

Zylinder - Technische Daten

• Nutzbarer Betriebswinkel: max. 110°
• Max. Flügelgewicht: 800 kg
• Winkelgeschwindigkeit Pumpe bei 0,6 Lt/min: 6°/s
• Winkelgeschwindigkeit Pumpe bei 0,75 Lt/min: 7°/s
• Nennmoment: 410 Nm
• Gewicht mit Öl: 12 kg
• Ölmenge: 1 Lt
• Öltyp: AprimOil

Technische Spezifikationen

• Modell: ZT 71
• Interner Code: 41056/002-004
• Anwendung: unterirdischer Hydraulikantrieb für Drehflügeltore (Wohn- und Mehrfamilienbereich)
• Steuereinheiten: B5, SF5
• Stromversorgung: Einphasen 230 V - 50 Hz
• Max. Flügelbreite: B5 = 2,0 m; SF5 = 4,0 m
• Schutzart: IP54
• Aufgenommene Leistung: 250 W
• Betriebstemperaturbereich: -20° bis +70° C
• Pumpenfördermenge (Steuereinheit): 0,75 Lt/min
• Max. Betriebsdruck: 40 Bar
• Öltyp: AprimOil
• Gewicht Steuereinheit mit Öl: 5 kg; Ölmenge: 1 Lt
• Nutzbarer Winkel (Zylinder): 110° max.
• Max. Flügelgewicht (Zylinder): 800 kg
• Winkelgeschwindigkeiten (Zylinder): 6°/s bei 0,6 Lt/min; 7°/s bei 0,75 Lt/min
• Nennmoment (Zylinder): 410 Nm
• Gewicht Zylinder mit Öl: 12 kg; Ölmenge: 1 Lt
