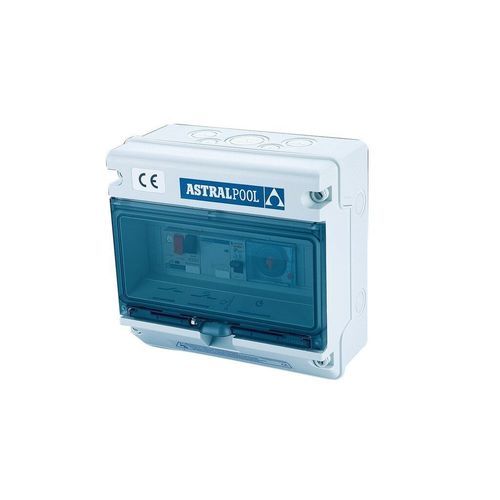

Schaltanlage für Pool / zur Filtrierung 25717

für Pumpenwasserdichtmit Fernbedienung

Produktbeschreibung
IP-65 Schutzgehäuse zur Steuerung von Filterpumpen mit transparenter Fronttür, Schloss und Schlüssel; für Wandmontage und Innen-/Außenanwendungen mit IP65-Anforderung geeignet.

Elektrische Kompatibilität

• 220/240V 1-phasig (P+N+T) 50Hz/60Hz
• 380/415V 3-phasig (3P+N+T) 50Hz/60Hz
• 220/230V 3-phasig (3P+T) 50Hz/60Hz

Funktionen und Anschlüsse
24‑Stunden Master‑Uhr mit 15‑Minuten‑Schritten. Anschlüsse für Fernsteuerung der Pumpe (Run/Stop) sowie für Hilfseinrichtungen (z. B. Frostwächter, Füllstandskontrolle). Kabelverschraubungen für jede Ein-/Ausgangsleitung sind vorhanden.

Lieferumfang

• Elektroschema
• Anschlussdiagramm
• Installationsanleitung
• CE‑Zertifikat
• Kabelverschraubung für jede Ein-/Ausgangsleitung
• Schrauben und Dübel (4) zur Wandmontage

Auswahl und Betrieb
Das Gehäuse ist entsprechend dem Nennstrom der Filterpumpe auszuwählen. Inklusive magnetothermischem Schutz einstellbar von 1,6 A bis 10 A, Schütz und 24h‑Programmuhr. Betriebswahlschalter mit 3 Positionen: Auto / 0 / Manual.

Codes / Typen
CODE | Beschreibung | Ersatzteile
25717 | Type A (siehe technische Tabelle) |
25718 | Type B (siehe technische Tabelle) |
25719 | Type C (siehe technische Tabelle) |
25720 | Type D (siehe technische Tabelle) |

Merkmale / technische Spezifikationen

• Schutzart: IP-65
• Front: transparentes Glas mit Schloss und Schlüssel
• Spannungskompatibilität: 220/240V 1~ (P+N+T), 380/415V 3~ (3P+N+T), 220/230V 3~ (3P+T) — 50/60Hz
• Uhr: 24‑Stunden Master‑Uhr mit 15‑Minuten‑Intervallen
• Fernanschlüsse: Pumpen‑Run/Stop und Hilfseinrichtungen (z. B. Frostwächter)
• Lieferdokumente: Elektroschema, Anschlussdiagramm, Installationsanleitung
• Zertifikate und Zubehör: CE‑Zertifikat; Kabelverschraubungen; Schrauben und Dübel (4)
• Schutz-/Steuerelemente: magnetothermischer Schutz 1,6–10 A; Schütz
• Betriebswahlschalter: 3 Positionen — Auto / 0 / Manual
• Verfügbare Typen/Codes: 25717 (Type A), 25718 (Type B), 25719 (Type C), 25720 (Type D)
