Schaltanlage für Pool / Scheinwerfer 69916

zur FiltrierungMultifunktionzur Regulierung des Wasserstandes

Beschreibung

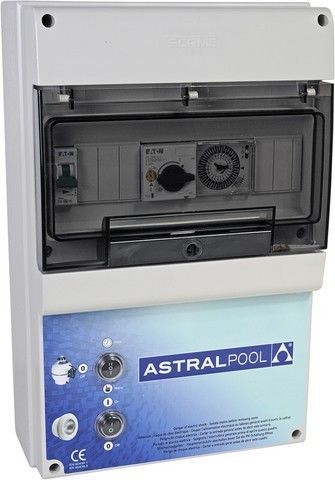

Gehäuse Schutzart IP-65 mit transparentem Frontglas, Schloss und Schlüsseln. Steuerkasten zur Absicherung und Steuerung einer Filterpumpe sowie zur Ansteuerung einer Unterwasserleuchte, geeignet für Pool- und Marineinstallationen. 24‑Stunden Programmzeitschaltuhr mit 15‑Minuten‑Schritten. Anschlüsse für Fernsteuerung der Pumpe (Run/Stop) und für Zusatzgeräte (z. B. Frostwächter, Füllstandskontrolle).

Kompatibilität

• 220/240V 1‑ph (P+N+T) 50Hz/60Hz
• 380/415V 3‑ph (3P+N+T) 50Hz/60Hz
• 220/230V 3‑ph (3P+T) 50Hz/60Hz

Funktionen und Merkmale

• 24h‑Uhr mit 15‑Minuten‑Schritten
• Anschlüsse: Fernsteuerung Pumpe (Run/Stop) und Hilfsgeräteingänge (z. B. Frostwächter, Pegelsteuerung)
• Magnetothermischer Schutz für bis zu 2 Pumpen (Pumpe 1: 6–10 A; Pumpe 2: 2–10 A)
• Schütz (Contactor) inklusive
• Betriebswahl: 3 Positionen – Auto / 0 / Manual
• Geschützte Ausgang 230V 10A für Zusatzbeleuchtung
• Geschützter Ausgang 12V 315VA für 1 Unterwasserleuchte
• Kabelführungsverschraubungen für jede Ein/ Ausführung

Lieferumfang

• Elektrischer Schaltplan
• Anschlussdiagramm
• Montageanleitung
• CE‑Zertifikat
• Verschraubung für jede Kabelführung
• Schrauben und Dübel (4) für Wandmontage

Auswahlhinweis
Den Steuerkasten entsprechend dem Nennstrom der Filterpumpe und der erforderlichen magnetothermischen Absicherung auswählen. Vor der Installation Spannungs- und Gerätekompatibilität prüfen.

Codes
69916 | Typ A
69917 | Typ B
69918 | Typ C
69919 | Typ D

Technische Merkmale / Spezifikationen

• Schutzart: IP-65
• Front: Transparentes Glas mit Schloss und Schlüsseln
• Netzkompatibilität: 220/240V 1~ (P+N+T) 50/60Hz; 380/415V 3~ (3P+N+T) 50/60Hz; 220/230V 3~ (3P+T) 50/60Hz
• Zeitschaltuhr: 24H mit 15‑Minuten‑Schritten
• Betriebsarten: Auto / 0 / Manual
• Ausgänge: 230V 10A für Beleuchtung; 12V 315VA für 1 Unterwasserleuchte
• Schutz: Magnetothermischer Schutzbereiche wie angegeben (Pumpe 1: 6–10A; Pumpe 2: 2–10A)
• Enthält Schütz und Kabelverschraubungen
• Zubehör: Schaltplan, Anschlussdiagramm, Montageanleitung, CE‑Zertifikat, Schrauben und Dübel
