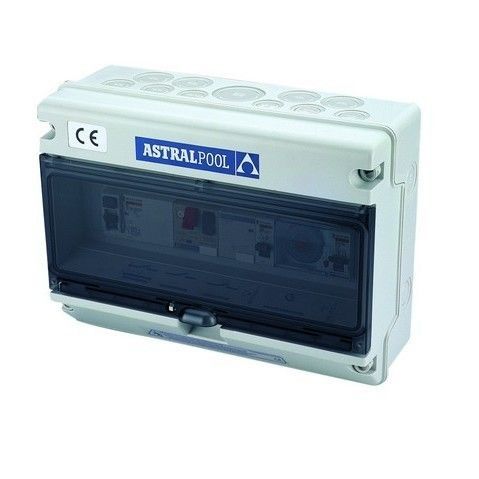

Schaltanlage für Pool / Multifunktion 23725

für Pumpenzur Filtrierungzur Regulierung des Wasserstandes

Allgemeine Beschreibung
Steuerschrank zur Überlast-/Überstromschutz der Pumpe und zur Steuerung der Unterwasserbeleuchtung. Schutzart IP-65. Transparente Tür mit Schloss und Schlüssel. Entwickelt für einphasige Versorgung, mit Fehlerstromschutz und einer 24‑Stunden programmierbaren Uhr.

Kompatibilität

• 220/240V einphasig (P+N+T) 50Hz/60Hz
• 24‑Std. Programmieruhr mit einstellbaren Schritten
• Anschluss für Fernsteuerung der Pumpe (Ein/Aus) und für Hilfseinrichtungen (Frostmelder, Pegelsteuerung)

Lieferumfang

• Schaltplan
• Anschlussdiagramm
• Montageanleitung
• CE‑Konformitätszertifikat
• Kabeleinführungen für jede Ein-/Ausgangsleitung
• Schrauben und Dübel (4) für Wandmontage

Funktionen

• Wahl des Schranktyps entsprechend dem Nennstrom der Filterpumpe
• Leitungsschutz (einstellbarer Bereich 1,6–10 A)
• Schütz (Contactor) zur Pumpensteuerung
• 24‑Std. programmierbare Uhr
• 3‑Positionsschalter: Auto / 0 / Manuell
• Geschützte und gesteuerte Beleuchtungsausgang (230V 10A)

Codes
25725 | Typ A
25726 | Typ B
25727 | Typ C
25728 | Typ D

Technische Daten / Spezifikationen

• Schutzart: IP-65
• Gehäuse: Transparente Tür mit Schloss und Schlüssel
• Spannungs­kompatibilität: 220/240V einphasig (P+N+T), 50Hz/60Hz
• Programmierbare 24‑Std. Uhr
• Fremdsteuerungseingänge für Pumpe (Ein/Aus) und Hilfseinrichtungen (Frostmelder, Pegelsteuerung)
• Dokumentation: Schaltplan, Anschlussdiagramm, Montageanleitung, CE‑Zertifikat
• Kabeleinführungen für jede Ein-/Ausgangsleitung
• Montagematerial: Schrauben und Dübel (4)
• Leitungsschutzbereich: 1,6–10 A (entsprechend Pumpe wählen)
• Schütz enthalten
• Schalter: Auto / 0 / Manuell
• Beleuchtungsausgang: geschützt und gesteuert 230V 10A
• Verfügbare Varianten: 25725 (Typ A), 25726 (Typ B), 25727 (Typ C), 25728 (Typ D)
