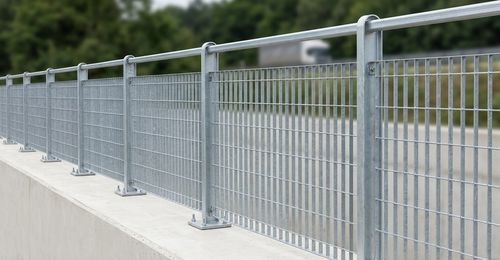

Stahlgeländer SVEVIA

Röhrensystemmodular

Beschreibung
Das Geländer Svevia ist für den Einsatz in städtischen, vorstädtischen und Wohnbereichen konzipiert. Es erfüllt eine minimale Bezugs­höhe von 1000 mm und ist nicht durch eine Kugel mit 100 mm Durchmesser durchdringbar. Das System ist für eine horizontale Linienlast im Betrieb bis zu 200 daN/m (2,0 kN/m) nachgewiesen.

Ausschreibungsangaben

• Modulares System bestehend aus Pfosten, Handlauf und Füllpaneelen aus elektrogeschweißtem Gitter.
• Handlauf: rechteckiges Stahlrohr 70×40×3 mm, mit Verbindungsscheiben an den Pfosten befestigt.
• Vertikale Pfosten: Walzprofil IPE 100, mit Bodenplatte versehen, vorbereitet mit vier Bohrungen zur Befestigung mittels Gewindestangen oder äquivalenten Systemen.
• Füllung: Svevia elektrogeschweißte Gitterpaneele mit Maschen 62×132 mm, inklusive oberem und unterem Rahmen aus Flachstahl 25×4 mm.
• Standard-Achsabstand der Pfosten: 1.992 mm.

Allgemeine Eigenschaften

• Nachgewiesen für eine horizontale Belastung von 200 daN/m, auf die Oberfläche des Handlaufs angreifend.
• Bauteile ausgelegt zur Reduzierung der Besteigbarkeit (gemäß UNI 10809).
• Das Geländer ist nicht durch eine Kugel Ø 100 mm durchdringbar (gemäß DM 238/1989).

Bauteile
Paneele

• Material: unlegierter Baustahl UNI EN 10025 S235JR.
• Elektrogeschweißtes Gitter: Maschen 62 × 132 mm.
• Vertikale Elemente: Flachstähle 25×2 mm oder 25×3 mm.
• Horizontale Elemente: Rundstäbe Ø 5 mm.
• Abstand zwischen vertikalen Elementen: 62 mm.
• Abstand zwischen horizontalen Elementen: 132 mm.
• Obere und untere Rahmen des Paneels in Flachstahl 25×4 mm, an den Enden um 40 mm gebogen und mit einer Schlüssellochöffnung 12×16 mm versehen.

Handlauf

• Material: unlegierter Baustahl UNI EN 10025 S235JR.
• Rohr 70 × 40 mm Wandstärke 3 mm.
• Handlaufenden mit zwei Platten 100×70×5 mm und 3 Bohrungen Ø 10,5 mm zur Befestigung an den Pfosten versehen.

Pfosten

• Material: unlegierter Baustahl UNI EN 10025 S235JR.
• Typ: IPE 100 mit Bodenplatte zum Verankern 200×150×10 mm mit 4 Bohrungen Ø 15 mm.
• Pfostenhöhe: 1126 mm.
• Pfostenachsabstand: 1992 mm.

Befestigungselemente

• Material: Edelstahl AISI 304.
• Paneel-Pfosten: 2+2 TDE-Schrauben M10×30 (Standard); Diebstahlschutz TTQST M10×30 auf Anfrage.
• Handlauf-Pfosten: 3+3 Schrauben M10.
• Bodenplatte: 4+4 Gewindestangen M12 Länge 180 mm (nicht geliefert).

Beschichtung

• Feuerverzinkung nach UNI EN ISO 1461.
• Pulverbeschichtung mit Polyesterharzen auf feuerverzinktem Material in RAL-Farben nach Tabelle.

Standardabmessungen

• Handlaufhöhe: 1100 mm.
• Standard Pfostenachsabstand: 1992 mm.

Normreferenzen

• D.M. 17 gennaio 2018 – Technische Vorschriften für das Bauwesen (NTC 2018).
• Rundschreiben C.S.LL.PP. 21 gennaio 2019, n. 7 – Anwendungsanweisungen der NTC 2018.

Eigenschaften / technische Daten

• Handelsbezeichnung: Svevia.
• Material Struktur und Paneele: Baustahl UNI EN 10025 S235JR.
• Gittertyp: elektrogeschweißt, Masche 62×132 mm.
• Handlauf: Rohr 70×40×3 mm.
• Pfosten: IPE 100, Höhe 1126 mm, Bodenplatte 200×150×10 mm mit 4 Bohrungen Ø 15 mm.
• Pfostenachsabstand: 1992 mm.
• Nachgewiesene horizontale Last: 200 daN/m (2,0 kN/m).
• Korrosionsschutz: Feuerverzinkung UNI EN ISO 1461; optionale Polyesterbeschichtung RAL.
• Befestigungselemente aus Edelstahl AISI 304; Schrauben wie im Leistungsverzeichnis.
• Bezugs-Minimalhöhe: 1000 mm; nicht durchdringbar für Kugel Ø 100 mm.
