Stahlgeländer BRIDGE

Röhrensystemmodular

Beschreibung
Das Geländermodell Bridge ist ausgelegt für mechanische Widerstandsfähigkeit, Langlebigkeit und einfache Montage. Es eignet sich besonders zum Schutz von Fußgängerwegen im Straßen-, Stadt- und außerstädtischen Bereich. Es ist bemessen für eine lineare horizontale Einsatzlast bis 150 daN/m (1,5 kN/m).

Ausschreibungstext
Das Bridge-Geländersystem ist modular und besteht aus Pfosten, Handlauf und Füllpaneelen aus verschweißtem Stahlgitter. Der obere Handlauf besteht aus einem quadratischen Stahlrohr 40×40×3 mm, das über spezielle Befestigungsplatten mit den Pfosten verbunden ist. Die vertikalen Pfosten sind aus rechteckigem Rohr 80×40×4 mm gefertigt und mit einer Grundplatte mit vier Bohrungen zur Befestigung an der Tragstruktur versehen. Die Füllung besteht aus Svevia verschweißten Gitterpaneelen mit 62×132 mm Maschenweite, komplett mit oberen und unteren Rahmen aus Flachstahl 25×4 mm. Der lichte Abstand zwischen den Pfosten beträgt 2.014 mm.

Eigenschaften

• Für den normalen Fußgängereinsatz vorgesehen
• Geprüft für eine horizontale Last von 150 daN/m (1,5 kN/m) auf der Handlaufoberfläche
• Elemente angeordnet, um Klettern gemäß UNI 10809 zu verhindern
• Undurchdringlich für eine Kugel mit 100 mm Durchmesser gemäß DM 238/1989

Bauteile
Paneele

• Material: unlegierter Baustahl UNI EN 10025 S235JR
• Gittermasche: 62 × 132 mm
• Vertikale Elemente: Flachstäbe 25×2 mm
• Horizontale Elemente: Rundeisen Ø 5 mm
• Abstand zwischen den vertikalen Elementen: 62 mm
• Abstand zwischen den horizontalen Elementen: 132 mm
• Obere und untere Paneelrahmen in Flachstahl 25×4 mm

Handlauf

• Material: unlegierter Baustahl UNI EN 10025 S275JR
• Quadratrohr 40×40 mm, Wandstärke 3 mm

Pfosten

• Material: unlegierter Baustahl UNI EN 10025 S275JR
• Rechteckrohr 80×40×4 mm
• Grundplatte für Verankerung Abmessungen 180×120 mm, Dicke 15 mm mit 4 Bohrungen Ø 14 mm

Beschichtung

• Feuerverzinkung nach UNI EN ISO 1461
• Pulverbeschichtung mit polyesterhärtenden Harzen auf feuerverzinktem Material in RAL-Farben

Maße Standard

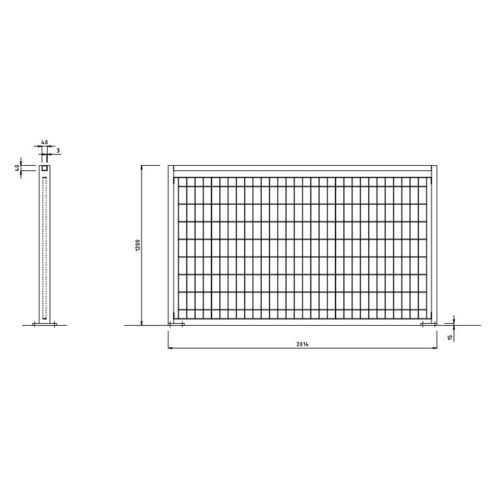

• Lichter Abstand zwischen Pfosten: 2014 mm
• Oberkante Handlauf Höhe: 1200 mm

Normative Referenzen

• Ministerialdekret 17. Januar 2018 – Technische Vorschriften für das Bauwesen (NTC 2018)
• Eurocode 3 – Bemessung von Stahltragwerken
• UNI 10806:1999 – Metallische Geländer: Bemessungskriterien und Anforderungen
• UNI 10809:1999 – Prüfungen der Widerstandsfähigkeit metallischer Geländer

Technische Spezifikationen

• Modellbezeichnung: Bridge
• Verwendungszweck: Schutz von Fußgängerwegen (Straße, Stadt, außerstädtisch)
• Widerstand gegen horizontale Last: 150 daN/m (1,5 kN/m)
• Gitterpaneel: Modell Svevia, Masche 62×132 mm, Material S235JR
• Paneelrahmen: Flach 25×4 mm
• Handlauf: Quadratrohr 40×40×3 mm in S275JR
• Pfosten: Rechteckrohr 80×40×4 mm in S275JR mit Grundplatte 180×120×15 mm (4 Bohrungen Ø 14 mm)
• Abstand zwischen Pfosten: 2014 mm
• Handlaufhöhe: 1200 mm
• Oberflächenbehandlungen: Feuerverzinkung UNI EN ISO 1461; optionale Polyesterbeschichtung auf Verzinkung in RAL-Farben
• Sicherheitsanforderung: undurchdringlich für eine Kugel Ø 100 mm
