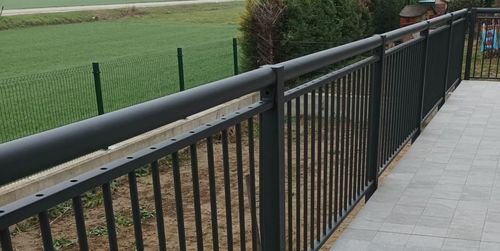

Stahlgeländer MALVASIA

mit Stangennicht angegebennicht angegeben

Beschreibung
Das Brüstungssystem Malvasia von EMMEGI Spa ist ausgelegt für mechanische Festigkeit, Dauerhaftigkeit und einfache Montage. Es ist besonders für Wohnanwendungen geeignet und erfüllt die Anforderungen des D.M. 14. Juni 1989, Nr. 236, mit einer Mindesthöhe von 1.100 mm und der Undurchlässigkeit für eine Kugel mit 100 mm Durchmesser. Das System ist bemessen, um eine lineare horizontale Betriebsbelastung bis zu 200 daN/m (2,0 kN/m) aufzunehmen.

Ausschreibungstext
Das Modell Malvasia ist ein modulares System, bestehend aus Pfosten, Handlauf und Füllpaneelen aus vertikalen Rohrgliedern. Der obere Handlauf besteht aus einem Stahlrohr Ø 80×3 mm, das mittels Befestigungsplatten mit den Pfosten verbunden ist. Die vertikalen Pfosten sind aus gewalztem IPE 100 Profil gefertigt und mit einer Grundplatte mit vier Löchern zur Befestigung an der tragenden Struktur mittels Gewindestangen, mechanischer Dübel oder vergleichbarer Systeme versehen. Die Füllung besteht aus Malvasia-Paneelen, gebildet durch horizontale U-Profile 50×25×2 mm, an die vertikale Stahlrohre Ø 20 mm im Achsmaß 117 mm geschweißt sind, wodurch ein freier Abstand zwischen den Elementen von 97 mm gewährleistet ist. Der Standardpfostenabstand beträgt 1.992 mm.

Eigenschaften

• Geprüft für eine horizontale Belastung von 200 daN/m, auf die Handlaufoberfläche angewendet.
• Die Paneelelemente sind so angeordnet, dass das Klettern gemäß UNI 10809 begrenzt wird.
• Undurchlässig für eine Kugel mit 100 mm Durchmesser gemäß D.M. 14/06/1989.

Bauteile
Paneele

• Material: Baustahl UNI EN 10025 S235JR.
• Vertikale Elemente: Rohre Ø 20 mm.
• Horizontale Elemente: U-Profile 50×25×2 mm (oben und unten).
• Abstand zwischen den vertikalen Elementen: 97 mm (Achse 117 mm).

Handlauf

• Material: Baustahl UNI EN 10025 S235JR.
• Rohr Ø 80 mm, Wandstärke 3 mm.
• Handlaufenden mit zwei Platten 100×27×5 mm mit 2 Löchern Ø 10 mm zur Befestigung an den Pfosten versehen.

Pfosten

• Material: Baustahl UNI EN 10025 S235JR.
• IPE 100 Profil mit Fundamentplatte für Verankerung Abmessungen 170×170 mm, Stärke 10 mm mit 4 Löchern Ø 15 mm.

Befestigungselemente

• Material: Edelstahl AISI 304.
• Paneel‑Pfosten: Nr. 2+2 TDE Schrauben M10×30 (Standard); Diebstahlschutz TTQST M10×30 (auf Anfrage).
• Handlauf‑Pfosten: Nr. 2+2 Schrauben M10.

Beschichtung

• Feuerverzinkung nach UNI EN ISO 1461.
• Lackierung mit Polyester-Härteresin auf feuerverzinktem Material in RAL-Farben (auf Anfrage).

Standardmaße

• Paneelbreite: 1.992 mm.
• Handlaufhöhe: 1.100 mm.
• Pfostenmittenabstand: 1.992 mm.

Normative Referenzen

• D.M. 17. Januar 2018 – Technische Normen für Bauwerke (NTC 2018).
• Rundschreiben C.S.LL.PP. 21. Januar 2019, Nr. 7 – Anwendungshinweise zu den NTC 2018.
• D.M. 14. Juni 1989, Nr. 236 (dimensionelle Anforderungen und Undurchlässigkeit für Kugel Ø 100 mm).

Technische Merkmale / Spezifikationen

• Material der Struktur: Baustahl UNI EN 10025 S235JR.
• Vertikale Paneelelemente: Rohre Ø 20 mm, Achsmaß Elemente 117 mm, freier Abstand 97 mm.
• Horizontale Paneelelemente: U‑Profile 50×25×2 mm (oben und unten).
• Handlauf: Rohr Ø 80 mm, Wandstärke 3 mm; Endplatten 100×27×5 mm mit Löchern Ø 10 mm.
• Pfosten: IPE 100 Profil; Grundplatte 170×170 mm, Stärke 10 mm, 4 Löcher Ø 15 mm.
• Paneelbreite / Pfostenachsabstand: 1.992 mm.
• Handlaufhöhe: 1.100 mm.
• Widerstand: geprüfte horizontale Betriebsbelastung bis 200 daN/m (2,0 kN/m).
• Sicherheitsanforderung: Undurchlässigkeit für Kugel Ø 100 mm (10 cm).
• Beschichtung: Feuerverzinkung nach UNI EN ISO 1461; optionale Polyester-Härtelackierung auf feuerverzinktem Material in RAL-Farben.
