Software / Geotechnische Berechnung FEM – WATER FLOW
zur hydraulischen BerechnungAnalysefür Betonkonstruktion

Software / Geotechnische Berechnung
Software / Geotechnische Berechnung
Software / Geotechnische Berechnung
Software / Geotechnische Berechnung
Software / Geotechnische Berechnung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Funktion
Geotechnische Berechnung, zur hydraulischen Berechnung, Analyse
Anwendung
für Betonkonstruktion, für hydraulische und thermische Installation

Beschreibung

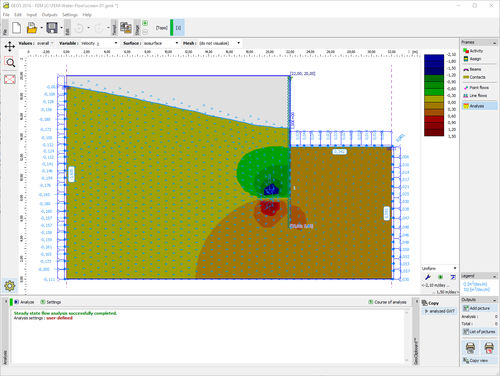

Das Programm GEO5 FEM - Wasserströmung wird zur stationären oder instationären Wasserflussanalyse (Sickerung) eingesetzt. Angesichts der Materialeigenschaften und Anfangsbedingungen an den Modellgrenzen berechnet das Programm die Entwicklung und den stationären Zustand der Porendruckverteilung, den Sättigungsgrad in der ungesättigten Zone, die Sickergeschwindigkeiten und den Zufluss / Abfluss durch das Modell. Der resultierende Grundwasserspiegel kann in die Standard-Spannungs-Dehnungs-Analyse importiert werden. FEM-Wasserströmung ist ein Erweiterungsmodul des FEM-Programms zur Analyse allgemeiner geotechnischer Probleme. Programmeigenschaften Materialmodelle für die ungesättigte Zone: Log-lineares Modell Van Genuchten-Modell Gardner-Modell Datenbank für Materialparameter basierend auf der USCS Klassifikation und Bodenkonsistenz Randbedingungen: Undurchlässiger Bereich Durchlässiger Bereich Vorgeschriebener Porenwasserdruck Vorgeschriebener Zufluss/ Abfluss Versickerung mit vorher nicht bekannten Bedingungen Hydraulische Bedingungen angeben: Zufluss / Abfluss Porenwasserdruck an einem bestimmten Punkt Möglichkeit, partiell durchlässige Schnittstellen (Kontaktstellen) und Balken darzustellen Einführen von Abflüssen und Präferenzwegen Flexible Zeitschrittweitenanpassung für eine effektive Berechnung Import und Export der Geometrie und dem daraus resultierenden Grundwasserspiegel im DXF-Format Gemeinsame Nutzung des Grundwasserspiegels zwischen Projekten über GeoZwischenablage Klare Darstellung der Porenverteilung, der Strömungsgeschwindigkeiten und des Grundwasserspiegels

VIDEO

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von FINE anzeigen
