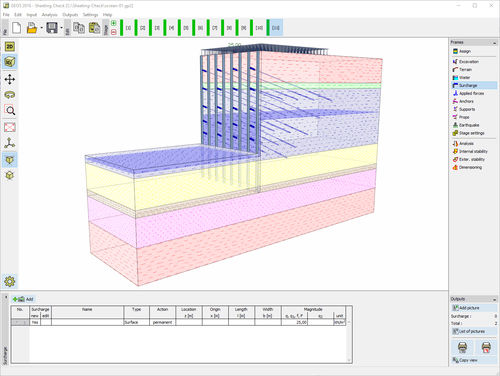

Dieses Programm bietet erweiterte Bemessung verankerter Stützwände mit der Methode der elastoplastischen nichtlinearen Berechnung. Es ermöglicht die Modellierung realen Konstruktionsverhaltens, die Berechnung von Verformung und Belastungen die auf die Konstruktion wirken, den Nachweis der inneren Ankerstabilität, den Nachweis von Querschnitten (Stahl, Stahlbeton, Holz) und die Tragfähigkeit der Anker.
Grundlegende Entwürfe der erforderlichen Länge der Konstruktion im Boden, inneren Kräften auf die Konstruktion und der Nachweis der Querschnitte kann im Programm GEO5 Verbauwand Vorbemessung durchgeführt werden.
Programmeigenschaften
Methode der elastoplastischen nichtlinearen Berechnung, die größe der Belastung auf eine Struktur hängt von deren Deformation ab
Große Anzahl vordefinierter Querschnittstypen:
Bohrpfahlwand (überschnittene, tangierende, aufgelöste Bohrpfahlwand)
Trägerbohlwand (Berliner Verbau) – Stahlquerschnitt (I, HEB)
Spundwand
Stahlquerschnitte (Skyline, Arcelor Mittal, Vítkovice Steel, Agastyl, ThyssenKrupp, Gerdau, Bethlehem Steel, Mer Lion Metals)
Vinyl-Querschnitte (CMI, ESP EverlastSyntheticProducts)
rechteckige Betonwände (Schlitzwand)
Holz-Pfahlwand
sowie andere Verbauwandtypen – Möglichkeit, eigene Materialcharakteristika einzugeben
Verankerte, ausgesteifte sowie Winkelstützwände werden unterstützt
beliebige Anzahl von Berechnungen im Rahmen einer Aufgabe
allgemein geschichtete Umgebung
integrierte Bodendatenbank
beliebig große Auflast auf der Oberfläche und in der Tiefe (Flächen, Streifen, Trapez, kräftige)
Modellierung von Wasser vor und hinter der Konstruktion, Modellierung von artesischem Wasser
