Metallspundwand PARISIAN

verstärkend

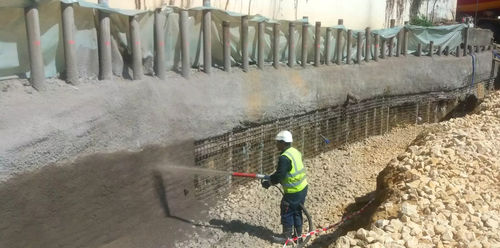

Die Lautenmauer ist eine Stützmauer, die von der Berliner Mauer abgeleitet ist. Zwischen den vertikalen Komponenten (Stahl-H-Träger) und im Gegensatz zu Berliner Wänden erhalten diese Traggerüsttypen statt horizontaler Verkleidungen leicht armierte Spritzbetonwände. Bauablauf 1. Bildung des Ortbeton-Bohrpfahls oder Bohren eines Bohrlochs zur Aufnahme des Stahlprofils. 2. In der ersten Phase des Erdbaus, Projektion von leicht armiertem Spritzbeton. Eventuell Verankerung der Wand. 3. & 4. In der Endphase des Erdbaus, Beendigung der Verarbeitung des Spritzbetons. Anwendungsbereiche - Erdhaltewand, ohne Grundwasser über die beibehaltene Höhe im Aushubbereich - Keine Wasseraufnahme (die Wand ist durchlässig) Umweltauswirkungen - Bodenabtrag: abhängig vom Bauprozess - Vibrations- und Lärmbelästigung, je nach Bauverfahren - Eine stabile, trockene und ebene Arbeitsplattform ist erforderlich - Spezifische Maßnahmen bei der Verarbeitung und Projektion des Betons Technische Daten - Nur Erdungsrückhaltung in der temporären Phase - Nur anwendbar, wenn der Grundwasserspiegel unter dem maximalen Aushubniveau liegt (temporäre oder dauerhafte Bedingungen) - Für die Durchführung des Aushubs und das Einbringen des Spritzbetons oder des pneumatisch projizierten Betons mit hoher Geschwindigkeit ist eine vorübergehende Kohäsion des Bodens erforderlich. - Bodenabtrag: abhängig vom Bauprozess - Bei Bedarf Einbau von zusätzlichen Ankern - Tiefe: siehe Abschnitt "Bohrpfähle mit großem Durchmesser" - Höhe: nur begrenzt durch den Pegel des Grundwasserspiegels - Breite: entspricht dem Durchmesser des gewählten Stapels
