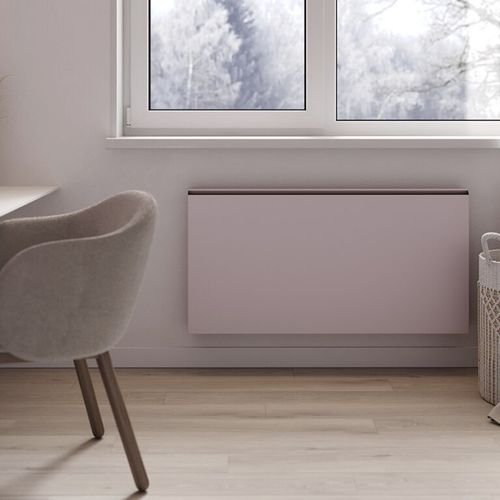

Wandmontierter Gebläsekonvektor WAVELINE

deckenmontiertbodenstehendeinbaufähig

Übersicht

• Effiziente Beheizung und Kühlung in einem System
  Briza bietet schnelle Erwärmung auch bei niedrigen Wassertemperaturen und liefert im Sommer kraftvolle, angenehme Kühlung.
• Perfekter Partner für moderne Energiesysteme
  Sehr effizient in Kombination mit Wärmepumpen und Niedertemperatursystemen; ermöglicht schrittweise Renovierung und zukunftssichere Nachrüstung.
• Breite Palette für unterschiedliche Projektanforderungen
  Verfügbare Typen (10, 12, 22, 26) und verschiedene Montageoptionen sorgen für passende Briza-Lösungen in Bestands- und Neubauprojekten.
• Vier Designlinien für mehr Gestaltungsfreiheit
  Coreline, Baseline, Woodline und Waveline bieten Ausführungen von dezent bis natürlich oder expressiv zur architektonischen Integration.
• Intelligente und zukunftsfähige Sanierung
  Für schrittweise Sanierungen konzipiert: jetzt installieren und später problemlos auf Wärmepumpe umstellen.

Designlinien

• Coreline
• Baseline
• Woodline
• Waveline

Verfügbare Modelle & Montageoptionen

• Typen: 10, 12, 22, 26 (Verfügbarkeit je Designlinie)
• Montage: Wand (dieses Modell), Deckenmontage, Einbau oder freistehend

Standardlieferumfang (Kurzfassung)

• Lackiertes Gehäuse aus Sendzimir-verzinkter Stahlblechplatte mit oberem Aluminiumgitter
• Kondensatanlage mit Ablauf
• Aluminium-Kupfer-Wärmetauscher mit hydrophiler Beschichtung
• Robustes Gehäuse aus elektroverzinktem Stahl
• Briza 12: Thermischer Aktivator(en) (tangentialer Mini-Aktivator) und Edelstahl-Luftfilter
• Briza 22: Zentrifugalventilator(en) mit doppeltem Lufteinlass und austauschbarem Polypropylen-Staubfilter Klasse G2

Leistungsdaten (Auszug aus verfügbaren Konfigurationen und Werten)
Überschrift: Line | Produkt | Montage | Designlinie | Typ | Sektionen | Luftmengenstufe | Steuer-Spannung | Kühlleistung total (7/12/27) [W] | Heizleistung (Beispiele nach Wassertemperatur) [W] | Schalldruck [dB(A)] | Luftstrom [m3/u] | Leistungsaufnahme [W] | Ordercode
Line 81 | Briza | Wand | Coreline | 12 | 2 | 41 | 2 | 284 / 201 / 115 | 223 / 406 / 497 / 538 / 903 | 18,5 | 64,0 | 1,6 | BZMW 041 075 12 XXX 2 L CL DDD
Line 83 | Briza | Wand | Coreline | 12 | 2 | 41 | 4 | 328 / 235 / 135 | 256 / 465 / 569 / 617 / 1035 | 29,4 | 101,0 | 2,6 | BZMW 041 075 12 XXX 2 L CL DDD
Line 85 | Briza | Wand | Coreline | 12 | 2 | 41 | 6 | 382 / 276 / 159 | 296 / 537 / 657 / 712 / 1194 | 31,3 | 141,0 | 4,3 | BZMW 041 075 12 XXX 2 L CL DDD
Line 87 | Briza | Wand | Coreline | 12 | 2 | 41 | 8 | 441 / 323 / 185 | 346 / 629 / 770 / 834 / 1399 | 37,3 | 178,0 | 7,2 | BZMW 041 075 12 XXX 2 L CL DDD
Line 89 | Briza | Wand | Coreline | 12 | 2 | 41 | 10 | 503 / 373 / 214 | 413 / 751 / 919 / 996 / 1669 | 42,5 | 214,0 | 13,0 | BZMW 041 075 12 XXX 2 L CL DDD
Line 91 | Briza | Wand | Coreline | 12 | 2 | 41 | 2 | 472 / 334 / 191 | 382 / 695 / 850 / 921 / 1545 | 24,0 | 108,0 | 2,5 | BZMW 041 095 12 XXX 2 L CL DDD
Line 93 | Briza | Wand | Coreline | 12 | 2 | 41 | 4 | 529 / 379 / 217 | 421 / 764 / 935 / 1014 / 1699 | 30,0 | 172,0 | 4,3 | BZMW 041 095 12 XXX 2 L CL DDD
Line 95 | Briza | Wand | Coreline | 12 | 2 | 41 | 6 | 607 / 440 / 252 | 445 / 808 / 989 / 1072 / 1797 | 36,8 | 223,0 | 7,2 | BZMW 041 095 12 XXX 2 L CL DDD
Line 97 | Briza | Wand | Coreline | 12 | 2 | 41 | 8 | 707 / 518 / 297 | 555 / 1009 / 1234 / 1338 / 2243 | 41,5 | 287,0 | 11,5 | BZMW 041 095 12 XXX 2 L CL DDD
Line 99 | Briza | Wand | Coreline | 12 | 2 | 41 | 10 | 828 / 614 / 352 | 680 / 1236 / 1513 / 1640 / 2749 | 44,5 | 346,0 | 18,0 | BZMW 041 095 12 XXX 2 L CL DDD

Technische Daten

• Serie: Briza (wandmontierte Variante gezeigt)
• Designlinien: Coreline, Baseline, Woodline, Waveline
• Verfügbare Typen (Tiefe/Anordnung der Wärmetauscher): 10, 12, 22, 26 (je nach Linie)
• Wärmetauscher: Aluminium-Kupfer mit hydrophiler Beschichtung
• Gehäuse: Sendzimir-verzinktes Stahlblech; Gehäusekonstruktion aus elektroverzinktem Stahl
• Obere Gitter: Aluminium
• Kondensationsmanagement: Integrierte Kondensatwanne mit Ablauf
• Filter / Luftbehandlung: Edelstahl-Luftfilter (Briza 12); austauschbarer Polypropylen-Staubfilter Klasse G2 (Briza 22)
• Aktivierung / Ventilator: Thermische Aktivatoren für bestimmte Typen; zentrifugale Doppelzufuhr-Ventilatoren für größere Typen
• Steuerung: Steuer-Spannungsoptionen (2-10 V) je nach Konfiguration
• Leistungsbereiche: Kühlleistungen von einigen hundert W bis >800 W; Heizleistungen variieren mit Wassertemperatur bis >2 700 W
• Schalldruckpegel: Beispielwerte etwa 18,5 dB(A) bis in die 40er abhängig von Größe und Stufe
• Luftströme: Beispielwerte in m3/u (z. B. 64,0 bis 346,0)
• Leistungsaufnahme: Werte in Watt je Konfiguration
• Ordercode: Beispielformat BZMW 041 075 12 XXX 2 L CL DDD — kompletter Produktcode variiert
• Anwendung: Für Integration mit Wärmepumpen und Niedertemperatursystemen geeignet; unterstützt schrittweise Sanierung und Neubau
