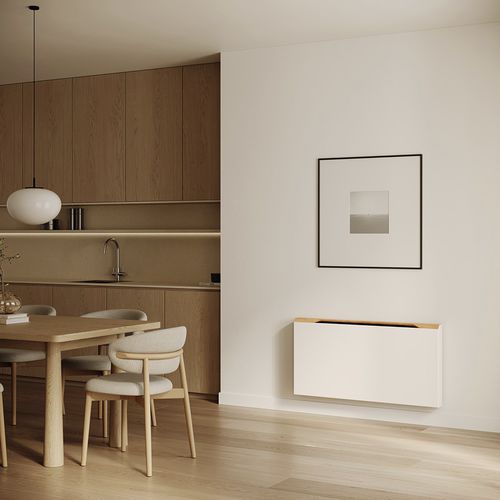

Heißwasserkonvektor WOODLINE

modernKupferAluminium

Überblick

• Energieeffiziente Heizung und Kühlung in einem System
  Briza liefert im Winter schnelle Erwärmung, auch bei niedrigen Wassertemperaturen, und bietet im Sommer kräftige, komfortable Kühlung.
• Optimaler Partner für moderne Energiesysteme
  Hocheffizient in Kombination mit Wärmepumpen und Niedertemperatursystemen.
• Breite Produktpalette für unterschiedliche Projektanforderungen
  Briza 10, 12, 22 und 26 als Wand-, Decken-, Einbau- oder freistehende Modelle erhältlich.
• Vier Designlinien für mehr Gestaltungsfreiheit
  Coreline, Baseline, Woodline und Waveline – verschiedene Materialanmutungen und Formensprachen, von dezent bis natürlich und markant.
• Intelligente und zukunftssichere Sanierung
  Schrittweise renovieren und später nahtlos auf eine Wärmepumpe umstellen.

Produktlinien und Typen

• Coreline – Typ 12, Typ 22 (Wand)
• Baseline – Typ 10, Typ 12, Typ 22 (Wand)
• Woodline – Typ 10, Typ 12 (Wand)
• Waveline – Typ 10 (Wand)

Merkmale & Highlights

• Verfügbar als Wand-, Decken-, Einbau- oder freistehende Einheit.
• Aluminium-Kupfer-Wärmetauscher mit hydrophiler Beschichtung (Standard).
• Kondensatwanne mit Ablauf (Standard für Kühlkonfigurationen).
• Coreline-Packshots und Innenaufnahmen zeigen typische Oberflächen und Installationen.
• Made in Belgium; hybrid heizfähig; ausgelegt für die Kombination mit Wärmepumpen und Niedertemperatursystemen.

Leistungsangaben (Auswahltabelle)
Header: Line | Type | System | Airflow | Height (H) [cm] | Length (H) [cm] | Control voltage [2-10V] | Cooling total (7/12/27) [Watts] | Cooling feeling (7/12/27) [Watts] | Non-condensing cooling (16/18/27) [Watts] | Heating (35/30/20) [Watts] | Heating (45/40/20) [Watts] | Heating (50/45/20) [Watts] | Heating (55/45/20) [Watts] | Heating (75/65/20) [Watts] | Sound Pressure Level [dB(A)] | Air flow [m3/u] | Power Consumption [Watts] | Ordercode
81 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 2 | 284 | 201 | 115 | 223 | 406 | 18,5 | 64,0 | 1,6 | BZMW 041 075 12 XXX 2 L CL DDD
83 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 4 | 328 | 235 | 135 | 256 | 465 | 29,4 | 101,0 | 2,6 | BZMW 041 075 12 XXX 2 L CL DDD
85 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 6 | 382 | 276 | 159 | 296 | 537 | 31,3 | 141,0 | 4,3 | BZMW 041 075 12 XXX 2 L CL DDD
87 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 8 | 441 | 323 | 185 | 346 | 629 | 37,3 | 178,0 | 7,2 | BZMW 041 075 12 XXX 2 L CL DDD
89 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 10 | 503 | 373 | 214 | 413 | 751 | 42,5 | 214,0 | 13,0 | BZMW 041 075 12 XXX 2 L CL DDD
91 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 2 | 472 | 334 | 191 | 382 | 695 | 24,0 | 108,0 | 2,5 | BZMW 041 095 12 XXX 2 L CL DDD
93 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 4 | 529 | 379 | 217 | 421 | 764 | 30,0 | 172,0 | 4,3 | BZMW 041 095 12 XXX 2 L CL DDD
95 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 6 | 607 | 440 | 252 | 445 | 808 | 36,8 | 223,0 | 7,2 | BZMW 041 095 12 XXX 2 L CL DDD
97 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 8 | 707 | 518 | 297 | 555 | 1009 | 41,5 | 287,0 | 11,5 | BZMW 041 095 12 XXX 2 L CL DDD
99 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 10 | 828 | 614 | 352 | 680 | 1236 | 44,5 | 346,0 | 18,0 | BZMW 041 095 12 XXX 2 L CL DDD


Standardlieferumfang

• Lackiertes Gehäuse aus sendzimir-verzinktem Stahlblech mit Aluminium-Deckgitter.
• Kondensatwanne mit Ablauf (für Kühlkonfigurationen).
• Aluminium-Kupfer-Wärmetauscher mit hydrophiler Beschichtung.
• Robustes Gehäuse aus elektroverzinktem Stahlblech.
• Briza 12: Thermischer Aktivator/aktivatoren (tangentialer Mini-Aktivator) und Edelstahl-Luftfilter (falls angegeben).
• Briza 22: Zentrifugalventilator(en) mit Doppelansaugung und austauschbarem Polypropylen-Staubfilter (Klasse G2).

Verfügbare Dokumentation

• Briza Broschüre (Produktbroschüre zum Download).
• Briza wall Broschüre (Broschüre Wandgeräte).
• Briza Handbuch (Installations- und Bedienungsanleitung).
• Briza Produktbeschreibung (detailliertes Produktdokument).
• Briza Selection Tool (Auswahlhilfe als Tabellenkalkulation).

Merkmale / technische Spezifikationen

• Marke: Jaga.
• Handelsname: Briza Wall.
• Produktfamilie: Briza (Heizkörper mit Heiz- und Kühlfunktion).
• Montage: Wandmontage (innerhalb der Produktfamilie auch Decken-, Einbau- und freistehende Lösungen verfügbar).
• Verfügbare Typen: 10, 12, 22, 26 (variiert je nach Designlinie).
• Designlinien: Coreline, Baseline, Woodline, Waveline.
• Wärmetauscher: Aluminium-Kupfer mit hydrophiler Beschichtung.
• Ventilatoren/Aktivatoren: Unterschiede Coreline/Baseline – Typ 12 (tangentialer Aktivator / thermischer Aktivator), Typ 22 (Zentrifugalventilatoren mit Doppelansaugung).
• Filter: Edelstahl-Luftfilter (Briza 12, falls angegeben); austauschbarer Polypropylen-Staubfilter (Klasse G2) für Einheiten mit Ventilatoren.
• Kondensationsmanagement: Kondensatwanne mit Ablauf für den Kühlbetrieb.
• Steuerung: Steuerungsspannungsoptionen einschließlich 2–10 V (je nach Konfiguration).
• Kühl- und Heizleistung: Die Auswahltabelle enthält Kühlleistungen und Heizwerte für mehrere Prüfbedingungen.
• Leistungsaufnahme und Akustikdaten: Pro Konfiguration in der Auswahltabelle angegeben (Leistungsaufnahme [W], Schalldruckpegel [dB(A)]).
• Zertifikate / Herkunft: Made in Belgium; ausgelegt für hybrides Heizen und Niedertemperatursysteme.
