Sandwichpaneel für Dach JI VULCASTEEL ROOF 37-500

für Dachfür geneigtes DachDeckblech aus verzinktem Stahl

Produktbeschreibung

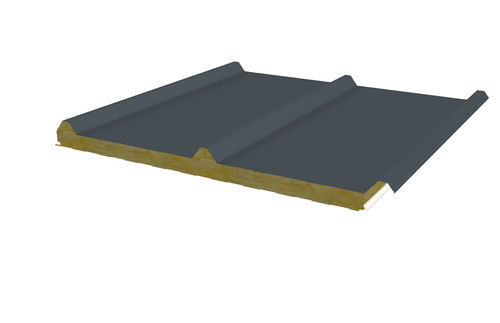

JI Vulcasteel Roof 37-500 ist eine isolierte Dachplatte für geneigte Dächer mit trapezförmiger Außenblechung, einem Kern aus Mineralwolle und einem leicht profilierten Innenblech. Erhältlich in drei Stärken (60, 120 und 200 mm), bietet sie hohen akustischen Komfort und gute Wärmedämmwerte. Die beiden 500 mm breiten Flachstreifen zwischen den Wellen sorgen für ein klares Erscheinungsbild. Schnelle Montage, Feuerklassifizierung und robuste Bauweise machen das Produkt geeignet für landwirtschaftliche, industrielle, gewerbliche und Wohnbauprojekte.

Abmessungen

• Länge: Min. 2500,0 mm / Max. 13600,0 mm
• Breite: Max. 1000,0 mm

Dicke & Gewicht

• 60 mm: 17,59 kg/m²
• 120 mm: 23,59 kg/m²
• 200 mm: 31,58 kg/m²

Eigenschaften

• Material: Stahl S280 GD
• Kern: Mineralfaser (Mineralwolle)
• Brandschutzklasse: A2-s1,d0 (für alle Beschichtungen außer HPS 200 Ultra) gemäß EN 13501-1:2019

Beschichtungen (verfügbar)

• Essential (25 µ): Basisbeschichtung für Fassaden, Dächer und Zubehör. Verfügbare Farben:
  • 01015 — RAL 1015
  • 05008 — RAL 5008
  • 06005 — RAL 6005
  • 07012 — RAL 7012
  • 07016 — RAL 7016
  • 07022 — RAL 7022
  • 07035 — RAL 7035
  • 08012 — RAL 8012
  • 08019 — RAL 8019
  • 09002 — RAL 9002
  • 09005 — RAL 9005
  • 09006 — RAL 9006
  • 09007 — RAL 9007
  • 09010 — RAL 9010
• Ultra: Für harte Außenumgebungen; typische Farben: RAL 7016, RAL 7022, RAL 7035, RAL 9002, RAL 9006, RAL 9007, RAL 9010.
• Ultra-X (Ultra 75): Dauerhafteste Beschichtung für Dächer und Fassaden; Beispiel: 10026 — Goosewing Grey.

Referenzstandards

• Galvanisierter Stahl: EN 10346:2015 - Toleranzen laut EN 10143:2006
• Coil-Beschichtung: EN 10169:2022
• Toleranz / Geometrie: EN 14509:2013
• Berechnungen: EN 14509:2013

Isolierung

• Kern: Mineralfaser
• Brandklassifizierung (Paneel): A2-s1,d0 gemäß EN 13501-1:2019 (ausgenommen HPS 200 Ultra)

Isolierungstabelle
Stärke (mm) | U (W/m²K) | R (m².K/W)
60,0 | 0,68 | 1,45
120,0 | 0,35 | 2,8
200,0 | 0,22 | 4,6

Technische Daten

• Produktname / Modell: JI Vulcasteel Roof 37-500
• Marke: Joris Ide
• Anwendung: Isoliertes Dachpaneel für geneigte Dächer (landwirtschaftlich, industriell, gewerblich, Wohnbau)
• Außenblech: Trapezprofil mit zwei 500 mm Flachstreifen
• Innenblech: Leicht profiliert
• Kernmaterial: Mineralwolle
• Verfügbare Dicken: 60 mm, 120 mm, 200 mm
• Gewichte: 60 mm = 17,59 kg/m²; 120 mm = 23,59 kg/m²; 200 mm = 31,58 kg/m²
• Längenbereich: 2500,0 mm — 13600,0 mm
• Maximale Breite: 1000,0 mm
• Wärmeleistung: siehe Isolierungstabelle
• Brandschutz: A2-s1,d0 (ausgenommen HPS 200 Ultra)
• Stahlqualität: S280 GD
• Beschichtungssysteme: Essential (25 µ), Ultra, Ultra-X (Ultra 75)
• Standards: EN 10346:2015; EN 10169:2022; EN 14509:2013
