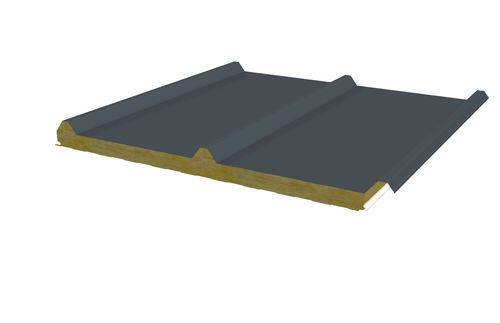

Sandwichpaneel für Dach JI VULCASTEEL ROOF 37-500 ALPHA

einseitig metallbeschichtetmit StahldeckblechDeckblech aus verzinktem Stahl

Produktbeschreibung
JI Vulcasteel Roof 37-500 Alpha ist eine isolierte Dachplatte mit trapezförmigem Außenblech, einem Kern aus Steinwolle und einem perforierten, leicht profilierten Innenblech. Erhältlich in drei Nenndicken (60 mm, 120 mm und 200 mm) bietet die Platte Schalldämmung und -absorption, mechanische Festigkeit sowie Brandschutz. Durch zwei 500 mm breite Flachstreifen zwischen den Wellen verbindet die Platte Funktionalität mit schlichter Optik. Geeignet für Umgebungen mit geringer Luftfeuchtigkeit und für landwirtschaftliche, industrielle, dienstleistende und Wohnanwendungen.

Abmessungen

• Länge: Min. 2.500,0 mm / Max. 13.600,0 mm
• Breite: Max. 1.000,0 mm

Nenndicke und Gewicht

• 60 mm: 16,86 kg/m²
• 120 mm: 22,86 kg/m²
• 200 mm: 30,85 kg/m²

Eigenschaften

• Material: Stahl S280 GD
• Außenblech: trapezförmig profiliert (zwei Flachstreifen von 500 mm zwischen den Wellen)
• Kern: Steinwolle
• Innenblech: perforiert, leicht profiliert
• Hohe mechanische Festigkeit
• Geeignet für Umgebungen mit geringer Luftfeuchtigkeit

Beschichtungen (Beispiele)

• Essential (25 µ): Coil-Beschichtung für den Außeneinsatz
• Ultra: Für anspruchsvolle Umgebungen und verbesserte Handhabungsfestigkeit

Referenznormen

• Galvanisierter Stahl: NF EN 10346:2015 - Toleranzen gemäß NF EN 10143:2006 - NF P34-310:2017
• Coil-Beschichtung: NF EN 10169:2022 - NF P34-301:2017
• Toleranz (Geometrie): EN 14509:2013
• Berechnungen: Pauschale Anwendung von EN 14509:2013

Isolation

• Kern: Steinwolle
• Brandschutzklasse: A2-s1,d0 (für alle Beschichtungen außer HPS 200 Ultra) gemäß NF EN 13501-1:2018

Isolationstabelle
Nenndicken-Tabelle (mm) | R (m²·K/W) | Psi (W/(m·K)) | Uc (W/m²K)
60,0 | 1,35 | 0,006 | 0,671
120,0 | 2,7 | 0,004 | 0,35
200,0 | 4,5 | 0,002 | 0,214

Charakteristika / Technische Spezifikationen

• Modell: JI Vulcasteel Roof 37-500 Alpha
• Marke: JI
• Anwendung: Sandwich-Dachplatten
• Außenblech: trapezförmig profiliert, zwei 500 mm Flachstreifen
• Kernmaterial: Steinwolle (akustische Eigenschaften und Brandschutz)
• Beschichtungen: Essential (25 µ), Ultra, weitere Optionen je nach Verfügbarkeit
• Material: Stahl S280 GD
• Länge: 2.500 mm bis 13.600 mm (min/max)
• Nutzbreite: 1.000 mm (max)
• Verfügbare Nenndicken: 60 mm / 120 mm / 200 mm
• Gewichte (indikativ): 16,86 kg/m² (60 mm) • 22,86 kg/m² (120 mm) • 30,85 kg/m² (200 mm)
• Brandschutz: A2-s1,d0 (entsprechend NF EN 13501-1:2018) außer HPS 200 Ultra
• Normen: NF EN 10346, NF EN 10169, EN 14509 (Geometrie), NF P34-301/310 je nach Anwendung
