Sandwichpaneel für Dach JI ONDUROOF 1000

für Dachmit StahldeckblechDeckblech aus verzinktem Stahl

Produktbeschreibung

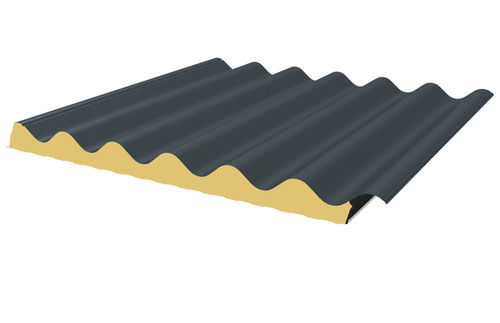

JI Onduroof 1000 ist eine leichte, isolierte Dachplatte mit einer außen profilierten Stahlblechschale und einem PIR-Schaumkern (Polyisocyanurat) ohne FCKW/HCFC. Sie ist für schnelle Montage ausgelegt und eignet sich für Renovierungen und Neubauten in Landwirtschaft, Industrie, Dienstleistungssektor und Wohnbau.

Anwendungen

• Dachlösungen für landwirtschaftliche Gebäude
• Industrielle Bedachungen
• Dächer für Gewerbe- und Wohngebäude
• Renovierung und Neubau

Konstruktion / Materialien

• Außenschale: Stahl S280 GD
• Kern: PIR (Polyisocyanurat) Schaum, FCKW/HCFC-frei
• Nominale Außenschalendicke: 0,60 mm (Optionen 0,50 mm und 0,75 mm)

Abmessungen
Länge: Min. 2.500 mm / Max. 20.500 mm
Breite: Max. 1.000 mm

Nenndicken und Gewicht

• 40 mm: 11,11 kg/m²
• 60 mm: 11,86 kg/m²
• 80 mm: 12,62 kg/m²
• 120 mm: 14,13 kg/m²

Isolierung / Thermische Leistung
Nenndicke (mm) | U (W/m²K) | R (m²·K/W)
40.0 | 0.38 | 2.6
60.0 | 0.29 | 3.45
80.0 | 0.23 | 4.4
120.0 | 0.15 | 6.45

Brandklassifizierung

• Kern: PIR (Polyisocyanurat)
• Brandklasse: B-s2,d0 nach EN 13501-1:2019

Beschichtungen (Optionen)

• Essential (25 µ): Basisbandbeschichtung für Außeneinsatz (Fassade, Dach und Zubehör)
• Ultra: verbesserte Oberflächenhärte und Handhabungsbeständigkeit für Dächer und Fassaden
• Ultra-X (Ultra 75): besonders langlebige Beschichtung für Dach- und Fassadenanwendungen
• HPS 200 Ultra®: leistungsstarke Bandbeschichtung für aggressive Umgebungen

Verfügbare Farben (Auswahl pro Beschichtung)

• Essential (Beispiel RAL): RAL 1002, RAL 1013, RAL 1015, RAL 1019, RAL 1021, RAL 2001, RAL 3000, RAL 3009, RAL 5002, RAL 5008, RAL 5010, RAL 5011, RAL 5014, RAL 5015, RAL 5017, RAL 6003, RAL 6005, RAL 6009, RAL 6011, RAL 6020, RAL 6021, RAL 7006, RAL 7012, RAL 7015, RAL 7016, RAL 7021, RAL 7022, RAL 7032, RAL 7035, RAL 7037, RAL 7042, RAL 8004, RAL 8011, RAL 8012, RAL 8014, RAL 8019, RAL 8024, RAL 8025, RAL 9001, RAL 9002, RAL 9005, RAL 9006, RAL 9007, RAL 9010, RAL 9016, Woodstructure, 1102 Rouge Tuile, 4750 Gris Nuage
• Ultra (Beispiel): RAL 1015, RAL 5008, RAL 7015, RAL 7016, RAL 7021, RAL 7022, RAL 7035, RAL 8012, RAL 9002, RAL 9005, RAL 9006, RAL 9007, RAL 9010, RAL 9016, Woodstructure, 1102 Rouge Tuile, 4750 Gris Nuage
• Ultra-X (Beispiel): Anthracite RAL 7016, Goosewing Grey, Merlin Grey (erweiterte hochbeständige Palette)
• HPS 200 Ultra® (Beispiel): White, Hamlet, Sargasso, Terracotta, Burano, Mushroom, Heritage Green, Moorland Green, Olive Green, Van Dyke Brown, Black, Albatross, Anthracite, Goosewing Grey, Merlin Grey, Pure Grey, Brown

Referenzstandards

• Galvanisierter Stahl: EN 10346:2015 (Toleranzen laut EN 10143:2006)
• Coil-Beschichtung: EN 10169:2022
• Geometrietoleranz und Berechnungen: EN 14509:2013

Zusätzliche Produktmerkmale & Varianten

• Zeichnungsdateien für verschiedene Dicken und Geometrien (40 / 60 / 80 / 120 mm) in DWG / DXF / PDF verfügbar
• 3D-Produktdatei und 3D-Viewer-Konfiguration für interaktive Darstellung von Beschichtungen und Farben verfügbar

Technische Spezifikationen

• Produktname: JI Onduroof 1000
• Typ: isoliertes Dachpaneel mit profiliertem Außenblech
• Außenblechmaterial: Stahl S280 GD
• Kernmaterial: PIR (Polyisocyanurat)
• Brandklasse: B-s2,d0 (EN 13501-1:2019)
• Verfügbare Kerndicken: 40, 60, 80, 120 mm
• Gewichte (indikativ): 11,11 kg/m² (40 mm) bis 14,13 kg/m² (120 mm)
• Max. Breite: 1.000 mm; Längenbereich: 2.500 mm – 20.500 mm
• Beschichtungsoptionen: Essential (25 µ), Ultra, Ultra-X (Ultra 75), HPS 200 Ultra®
• Konformität: EN 10346, EN 10169, EN 14509
