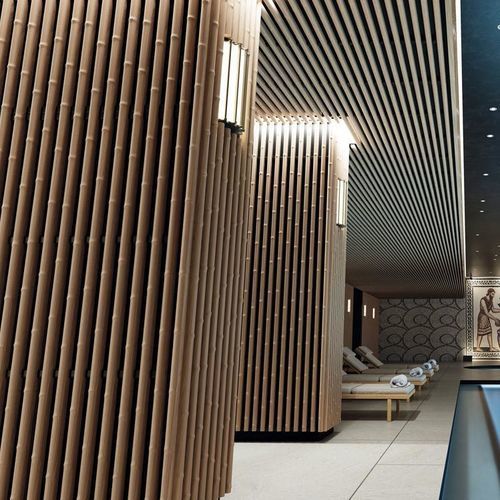

Akustikplatte für abgehängte Decken LINEA JUNGLE

DouglasieMassivholzEiche

Produktbeschreibung
Akustisches Lamellenpaneel aus Massivholz für abgehängte Decken. Erhältlich in mehreren Plattenlängen und Oberflächen, geeignet für architektonische Innenräume mit Bedarf an Schallabsorption und linearer Optik.

Versionen / Montage

• Zur Montage auf T24-Unterkonstruktion
• Zum Anschrauben auf Metall- oder Holzrahmen

Übersicht
Die Paneele sind in zwei Montagevarianten lieferbar: Montage auf T24-Abhängesystem oder Anschrauben auf einen Tragrahmen. Die Montage entspricht NF EN 13964 und DTU 58-1. Ein separater starrer Akustik-Rockwool-Rücken (2,4 kg/m²) mit schwarzem Vlies (600 x 600 mm; 20 oder 22 mm dick) kann verwendet werden (nicht im Lieferumfang).

Tabelle: Plattengrößen und Geometrie
Plattengrößen
2495 x 600 mm (nur zum Anschrauben)
1880 x 600 mm
1265 x 600 mm

Lamellenquerschnitt
40 mm (Vorderseite) x 41 mm (Höhe)

Lamellenabstand
35 mm

Mittelabstand der Lamellen
75 mm

Schwarze hintere Konterlamellen
34 x 45 mm

Gesamtdicke
76 mm

Akustische Leistung
Bewerteter Koeffizient: αw = 0,70
Absorptionsklasse: Klasse C
Schallabsorptionswerte berechnet nach ISO 11654 (geprüft mit Linea + akustischem Ergänzungselement + 20 mm Rockwool auf E250 mm Hohlraum).

Oberfläche / Baustoffklasse
Flammschutzbehandelte Oberflächen. Brandverhalten nach EN 13501-1: Euroklasse B-s1, d0 oder B-s2, d0 abhängig von Holzart und Oberfläche.

Holzarten und Beschichtungen

• Holzarten: Kiefer, Eiche
• Lamellenoberflächen: lackiert (Klarlack empfohlen für sensible Umgebungen)
• Gewachste Farbausführungen verfügbar: Weiß, Douglas, Eiche, Weißeiche, Cenza, Grün, Wenge, Schwarz
• Weitere Farben auf Anfrage

Rückwand
Starre Akustik-Rockwool-Platten (2,4 kg/m²) mit schwarzem Vlies (600 x 600 mm; Dicke 20 oder 22 mm) — nicht vom Hersteller geliefert.

Technische Spezifikationen

• Plattengrößen: 2495 x 600 mm (nur anschraubbar); 1880 x 600 mm; 1265 x 600 mm
• Lamellenquerschnitt: 40 mm (Vorderseite) x 41 mm (Höhe)
• Lamellenabstand: 35 mm
• Mittelabstand der Lamellen: 75 mm
• Schwarze Konterlamellen: 34 x 45 mm
• Gesamtdicke: 76 mm
• Holzarten: Kiefer, Eiche
• Flächendichte (Kiefer): 12,5 kg/m2
• Flächendichte (Eiche): 14,4 kg/m2
• Offenheitsprozentsatz: 47 %
• Akustische Leistung: Bewerteter Koeffizient αw = 0,70 — Absorptionsklasse C (geprüft mit Linea + akustischem Ergänzungselement + 20 mm Rockwool auf E250 mm Hohlraum, gemäß ISO 11654)
• Brandverhalten (EN 13501-1): Euroklasse B-s1, d0 oder B-s2, d0 abhängig von Holz und Oberfläche
• Montage: Auf T24-Unterkonstruktion oder durch Anschrauben — gemäß NF EN 13964 und DTU 58-1
• Rückwand: starre Rockwool-Platten (2,4 kg/m²), schwarzes Vlies; nicht mitgeliefert
