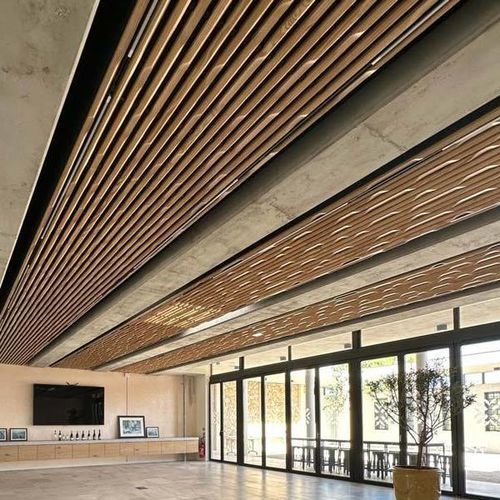

Akustikplatte für abgehängte Decken LINEA EDGE

DouglasieMassivholzEiche

Kurzbeschreibung
Akustikpaneel für abgehängte Decken aus massivem Holz. Lamellenoptik für architektonische Innenräume mit geprüfter Schallabsorption.

Übersicht
Die Linea Edge Paneele sind in zwei Montagevarianten erhältlich:

• Zur Installation in T24-Raster
• Zum Verschrauben auf Metall- oder Holzunterkonstruktion (nur verschraubbar)

Akustische Leistung
Bewerteter Absorptionsgrad: αw = 0,70. Absorptionsklasse: Klasse C. Akustische Daten (αp, αw, Absorptionsklasse) wurden nach ISO 11654 berechnet für Linea mit zusätzlicher akustischer Dämmung und 20 mm Steinwolle auf E250 mm Hohlraum.

Oberfläche / Brandverhalten
Flammschutzbehandelte Oberflächen. Brandverhalten gemäß EN 13501-1: Euroklasse B-s1, d0 oder B-s2, d0 abhängig von Holzart und Oberflächenbehandlung.

Montage
Montage auf T24-Raster oder Verschraubung. Montage gemäß NF EN 13964 und DTU 58-1.

Rückwand
Starre akustische Steinwolleplatten, Flächenmasse 2,4 kg/m², schwarze Vliesabdeckung. Standardgröße: 600 x 600 mm; Dicken: 20 oder 22 mm. Rückwandplatten nicht geliefert.

Holz und Oberflächen

• Holzarten: Kiefer, Eiche
• Lamellenoberfläche: Klarlack
• Gewachste Farbfassungen: Weiß, Douglas, Eiche, Weißeiche, Cenza, Grün, Wenge, Schwarz (andere Farben auf Anfrage)
• Klarlack empfohlen für sensible Umgebungen

Technische Daten

• Paneelmaße: 2495 x 600 mm (nur verschraubbar); 1880 x 600 mm; 1265 x 600 mm
• Lamellenquerschnitt: 40 mm (Ansicht) x 40 mm (Höhe)
• Lamellenabstand: 35 mm
• Mittlere Abstand der Lamellen: 75 mm
• Schwarze Rückkonter-Lamellen: 34 x 45 mm
• Gesamtdicke: 75 mm
• Holzarten: Kiefer, Eiche
• Flächenmasse, Kiefer: 10,6 kg/m²
• Flächenmasse, Eiche: 12,2 kg/m²
• Offenheitsgrad: 47 %
• Bewerteter Absorptionsgrad: αw = 0,70
• Absorptionsklasse: Klasse C
• Brandverhalten (EN 13501-1): B-s1, d0 oder B-s2, d0 abhängig von Holz und Oberfläche
• Montagenormen: NF EN 13964, DTU 58-1
• Rückwand: starre Steinwolleplatten (2,4 kg/m²), Größe 600 x 600 mm; Dicke 20 oder 22 mm (nicht geliefert)
