Akustikplatte für abgehängte Decken LINEA SCALE

DouglasieMassivholzEiche

Kurzbeschreibung
Akustisches Paneel aus Massivholz für abgehängte Decken, erhältlich in Kiefer oder Eiche.

Übersicht

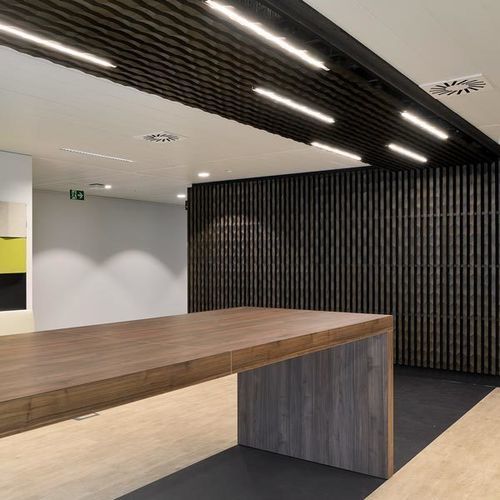

Linea Scale Ceiling ist ein 3D-Holzlamellen-Akustikpaneel, erhältlich in Kiefer oder Eiche. Die Paneele können auf einem T24-Abhängesystem montiert oder auf einen Metall- oder Holzrahmen geschraubt werden. Hintere Gegenlatten und ein optionales akustisches Rückwandpaneel (steife Steinwolleplatten mit schwarzem Vlies) sorgen für akustische Leistung in Kombination mit dem Linea-Akustikkomplement und ausreichender Plenumtiefe.

Varianten / Montage

• Zur Montage auf T24-Raster
• Zur Verschraubung auf Metall- oder Holzrahmen

Akustische Leistung
Gewichteter Index: αw = 0.75
Absorptionsklasse: Klasse C
Verschiedene Schallabsorptionsdaten (αp, αw, Absorptionsklasse) berechnet nach ISO 11654 für die Konfiguration: Linea + Akustikkomplement + 20 mm Steinwolle auf E250 mm Plenum.

Oberfläche / Brandverhalten
Feuerhemmende Oberflächen verfügbar. Euroclass B-s1, d0 oder B-s2, d0 je nach Holzart und Oberfläche.

Installation
Montage auf T24-Raster oder durch Verschraubung – gemäß NF EN 13964 – gemäß DTU 58-1

Rückwand (akustische Auskleidung)
Steife akustische Steinwolleplatten (2,4 kg/m²), mit schwarzem Vlies überzogen (Größe: 600 x 600 mm; Dicke: 20 oder 22 mm). Nicht geliefert von Laudescher.

Holzarten und Oberflächen
Holzarten: Kiefer, Eiche.
Lamellenoberflächen: Klarlack und verschiedene Wachsfarb-Oberflächen (Beispiele: White, Douglas, Oak, White oak, Cenza, Green, Wenge, Black). Andere Farben auf Anfrage. Klarlack empfohlen für empfindliche Umgebungen.

Technische Daten

• Paneelabmessungen: 2495 x 600 mm (nur Schraubmontage); 1880 x 600 mm; 1265 x 600 mm
• Lamellenquerschnitt: 40 mm (Vorderseite) x 40 mm (Höhe)
• Lamellenabstand: 35 mm
• Mittlerer Abstand der Lamellen: 75 mm
• Schwarze hintere Gegenlatten: 34 x 45 mm
• Gesamtdicke: 67 mm
• Holzarten: Kiefer, Eiche
• Flächendichte, Kiefer: 13,2 kg/m2
• Flächendichte, Eiche: 15,2 kg/m2
• Offenheitsprozent: 47 %
• Gewichteter akustischer Index: αw = 0.75 (Absorptionsklasse C)
• Reaktion auf Feuer: Euroclass B-s1, d0 oder B-s2, d0 abhängig von Holz/Oberfläche
• Normen: ISO 11654 (akustische Daten), NF EN 13964 und DTU 58-1 (Installation)
