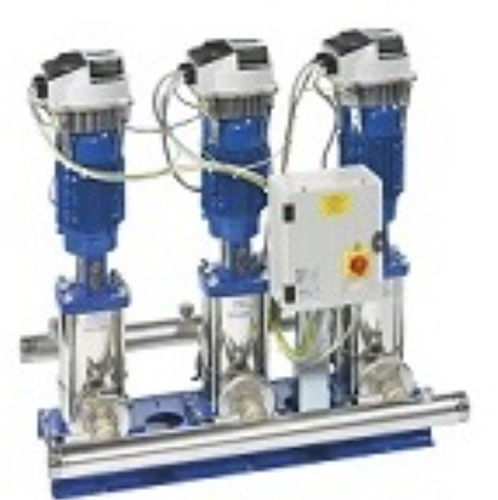

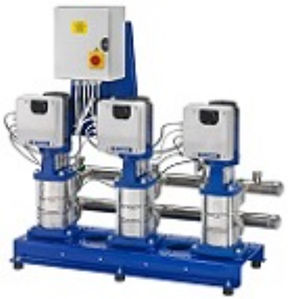

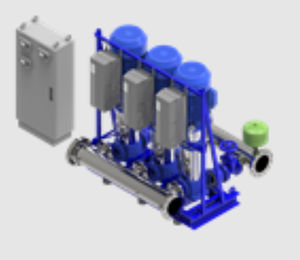

Wasserpumpe GHV

mit ElektromotorMetall

Übersicht
Diese CAD-Seite listet GHV-Druckerhöhungsanlagen und bietet Modell-Einträge mit Konfigurationsdetails sowie herunterladbaren CAD-Dateien (2D/3D). Jeder Eintrag enthält in der Regel Anzahl der Servicepumpen, Pumpenserie, hydraulische Ausführung, Stellung des Rückschlagventils und Stromversorgung des Schaltschrankes. Für viele Modelle sind 2D- und 3D-Vorschauen verfügbar.

Modellkennzeichnungen und wichtige Angaben
GHV-Modellcodes enthalten Konfigurationsinformationen: Gruppe / Hydraulik der Servicepumpe / Schaltschrankcode. Repräsentative Beispiele:

• GHV10/5SV11F015T/2/PMA — Anzahl Servicepumpen: 10 (= 1 Servicepumpe); Pumpenserie: e-SV; Hydraulik: 5SV; Rückschlagventil: Druckseite; Schaltschrank: /2 = Einphasen 1 x 230 V
• GHV10/10SV04F015T/4/PMA — Anzahl Servicepumpen: 10 (= 1 Servicepumpe); Pumpenserie: e-SV; Hydraulik: 10SV; Rückschlagventil: Druckseite; Schaltschrank: /4 = Dreiphasen 3 x 400 V

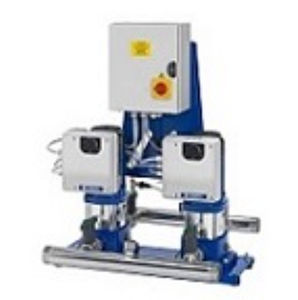

• GHV20/10SV02F007T/2 — Anzahl Servicepumpen: 20 (= 2 Servicepumpen); Pumpenserie: e-SV; Hydraulik: 10SV; Rückschlagventil: Druckseite; Schaltschrank: /2 = Einphasen 1 x 230 V

Verfügbare Dokumenttypen (pro Modell)

• 2D (.dxf) — herunterladbare ZIP-Pakete, modellbezogen
• 3D (.stp) — herunterladbare ZIP-Pakete, modellbezogen
• 2D-Vorschau PNG
• 3D-Vorschau (Web/3D-Viewer)

Hinweise
Alle CAD-Downloads werden als ZIP-Archive mit CAD-Daten bereitgestellt; viele Modelle enthalten PNG-Vorschauen und 3D-Viewer-Ansichten. Auf der Seite werden keine Preise oder EAN-Codes angezeigt.

Technische Daten

• Serie: GHV
• Produkttyp: Druckerhöhungsanlagen / Pumpensets (Serie GHV)

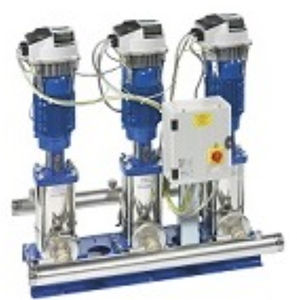

• Anzahl Servicepumpen: angezeigte Optionen: 10 (1 Pumpe), 20 (2 Pumpen), 30 (3), 40 (4)
• Servicepumpenserie: e-SV
• Hydraulikoptionen: 3SV, 5SV, 10SV, 15SV, 22SV usw.
• Position Rückschlagventil: Druckseite (Standard)
• Schaltschrank-Stromversorgung: /2 = Einphasen 1 x 230 V; /4 = Dreiphasen 3 x 400 V
• Verfügbare CAD-Formate pro Modell: 2D (.dxf in ZIP), 3D (.stp in ZIP), PNG-Vorschauen, 3D-Viewer
