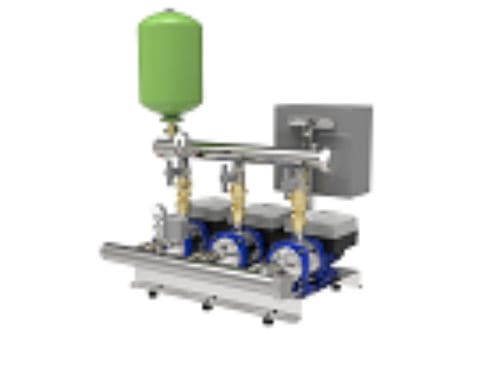

Wasserpumpe SMB series

elektrischMetall

Übersicht:

Die aufgeführten CAD‑Modelle gehören zur Serie SMB (Central‑North Europe) und umfassen mehrere SMB10‑ und SMB15‑Konfigurationen. Die Dateien dienen der Planungs‑ und Integrationsunterstützung und zeigen Varianten mit unterschiedlichen Pumpenhydrauliken, Schaltschrankversorgungen und Bauwerkstoffen.

Verfügbare Konfigurationen:

• SMB10/10HME02S11/2/CB/PMA und SMB10/10HME02S11/4/CB/PMA — e‑HME Hydraulik, CB Ausführung, einphasig (/2) oder dreiphasig (/4)
• SMB10/10HME02S11/2/CX/PMA und SMB10/10HME02S11/4/CX/PMA — e‑HME Hydraulik, CX Ausführung, einphasig oder dreiphasig
• SMB10/10HME01S07/... und SMB10/10HME03S15/... und SMB10/10HME04S22/... — weitere e‑HME Hydraulikoptionen in CB oder CX
• SMB10/10SVE01F005, SMB10/10SVE02F007, SMB10/10SVE02F011, SMB10/10SVE03F015, SMB10/10SVE04F022 — e‑SVE Serie, jeweils in /2 und /4, CB und CX verfügbar
• SMB10/15HME01S11, SMB10/15HME02S15, SMB10/15HME03S22 und SMB10/15SVE‑Varianten — SMB15 Varianten mit e‑HME oder e‑SVE Hydraulik

Technische Daten:

• Serienname: SMB (Central‑North Europe)
• Anzahl der Servopumpen im Code: z. B. "10" steht typischerweise für eine Konfiguration mit 1 Servopumpe
• Servopumpen‑Serien: e‑HME und e‑SVE (modellabhängig)
• Hydraulikcodes: 10HME, 10SVE, 15HME, 15SVE, 1HME, 1SVE, 22SVE, 3HME, 3SVE, 5HME, 5SVE (variiert)
• Schaltschrankversorgung: /2 = Einphasig, 1 x 230 V; /4 = Dreiphasig, 3 x 400 V
• Bauwerkstoffoptionen: CB‑Version oder CX‑Version

CAD‑Ressourcen und Dokumentation:

Für jede Variante sind üblicherweise 2D (.dxf), 3D (.stp) und Vorschaubilder (2D‑Vorschau, 3D‑Vorschau) verfügbar. Diese Dateien unterstützen die Konstruktionsintegration und Stücklistenerstellung.

Hinweise:

Die Modellcodes enthalten Angaben zu Pumpenserie, Hydraulik, Versorgung und Material — prüfen Sie den exakten Varianten‑Code vor dem CAD‑Download. Im vorliegenden Seiteninhalt werden keine PDF‑Datenblätter angezeigt.
