Elektrische Fußbodenheizung 442001

für Wohnhausfür Privatgebrauchfür Betonboden

Übersicht

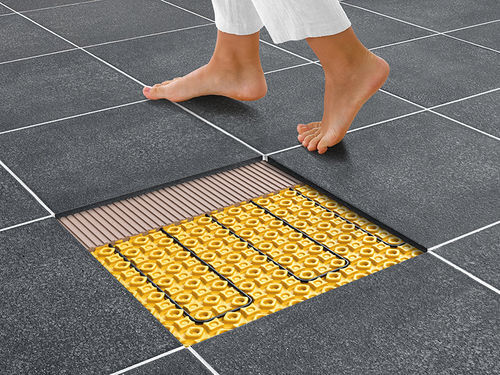

Das MAGNUM Entkopplungskonzept kombiniert eine dünne Entkopplungsbahn (MDM) mit einem elektrischen Heizkabel (MDC), um eine gleichmäßige und präzise Fußbodenheizung zu liefern und gleichzeitig die Oberfläche von Bewegungen des Untergrunds zu entkoppeln. Das System schützt Bodenbeläge vor Feuchtigkeit und verhindert, dass Rissbildungen im Untergrund auf die Fliesen übergreifen. Die geringe Aufbauhöhe macht es geeignet für Neubau und Renovierung mit begrenztem Aufbau.

Komplettsets
Lieferbar als Sets für Flächen von 1,5 bis 7,5 m² mit MRC2 Wi‑Fi Thermostat (weiß oder schwarz) für schnellen Einbau oder als Einzelkomponenten für individuelle Flächen.

Komplettset Tabelle (Art.nr. mit MRC2 weiß | Art.nr. mit MRC2 schwarz | Set | Platten | MDC Leistung | Beheizt @150W | Beheizt @113W)
442150 | 443150 | 1,5 m² | 2 Platten | 150 W | 1,0 m² | 1,3 m²
442225 | 443225 | 2,25 m² | 3 Platten | 225 W | 1,5 m² | 2,0 m²
442300 | 443300 | 3 m² | 4 Platten | 300 W | 2,0 m² | 2,6 m²
442375 | 443375 | 3,75 m² | 5 Platten | 375 W | 2,5 m² | 3,3 m²
442450 | 443450 | 4,5 m² | 6 Platten | 450 W | 3,0 m² | 4,0 m²
442525 | 443525 | 5,25 m² | 7 Platten | 525 W | 3,5 m² | 4,6 m²
442600 | 443600 | 6 m² | 8 Platten | 600 W | 4,0 m² | 5,3 m²
442675 | 443675 | 6,75 m² | 9 Platten | 675 W | 4,5 m² | 6,0 m²
442750 | 443750 | 7,5 m² | 10 Platten | 750 W | 5,0 m² | 6,6 m²

Als Einzelkomponenten
MAGNUM Entkopplungsmembran (MDM)
442001 | MDM 3 m² – 4 Platten 100 x 75 cm
442000 | MDM 5 m² – Rolle 100 x 500 cm

MAGNUM Entkopplungskabel (MDC) — (Art.nr. | Leistung | Beheizt @150W/m² | Beheizt @113W/m²)
110150 | 150 W | 1 m² | 1,3 m²
110225 | 225 W | 1,5 m² | 2 m²
110300 | 300 W | 2 m² | 2,6 m²
110375 | 375 W | 2,5 m² | 3,3 m²
110450 | 450 W | 3 m² | 4 m²
110525 | 525 W | 3,5 m² | 4,6 m²
110600 | 600 W | 4 m² | 5,3 m²
110675 | 675 W | 4,5 m² | 6 m²
110750 | 750 W | 5 m² | 6,6 m²
110900 | 900 W | 6 m² | 9 m²
111050 | 1050 W | 7 m² | 9,2 m²
111200 | 1200 W | 8 m² | 10,6 m²
111500 | 1500 W | 10 m² | 13,2 m²
111800 | 1800 W | 12 m² | 15,9 m²
112250 | 2250 W | 15 m² | 19,9 m²

Einfache Installation

• Das MAGNUM Entkopplungskabel (MDC) wird in die Membrankanäle eingeklemmt und direkt mit Fliesenkleber oder Ausgleichsmasse eingebettet, wodurch eine effiziente Wärmeübertragung erreicht wird.
• Entkopplungsmatten eignen sich für massive, ebene Holz- und Betonuntergründe und minimieren das Risiko von Fliesenschäden durch Bauwerksbewegungen oder kleine Unebenheiten.

Variable Leistungsabgabe
Das System bietet eine variable Leistungsabgabe je nach Kabellauf (typischer Bereich 150 W/m² bis 113 W/m²), sodass die Heizleistung raumweise an die Anforderungen angepasst werden kann und die Energieeffizienz verbessert wird.

Technische Daten (Übersicht)
Systemtyp | Elektrisch
Systemhöhe | 5,5 mm
Membranplatte | 1000 x 750 mm
Membranrolle | 5000 x 1000 mm
Installation | Ausgleichsmasse / Fliesenkleber
Leistung | wählbar 125 oder 150 W/m² (variabel nach Abstand)
Für Feuchträume geeignet | Ja
Geeignete Bodenbeläge | Fliesen; Holz (mit Ausgleichsmasse); PVC Laminat (mit Ausgleichsmasse); Teppich (mit Ausgleichsmasse)
Zertifizierung | CE
Garantie | 10 Jahre (elektrische Leistung des Kabels)

Technische Details (Wesentliches)

• Stromversorgung: 230 V, 50 Hz
• Linearer Leistungsverbrauch: 11,3 W/m
• Heizleiter: Massive Leiter
• Isolierung: FEP, Dicke 0,30 mm (nom.)
• Schutzleiter: Mehraderiges, verzinntes Kupfer mit vergoldeten Anschlussklemmen
• Außenmantel: Hochtemperatur PVC (105 °C)
• Kabelformdurchmesser: 4,5 mm (max.)

Merkmale / technische Spezifikationen

• Systemtyp: Elektrisch
• Systemhöhe: 5,5 mm
• Membranplatte: 1000 x 750 mm
• Membranrolle: 5000 x 1000 mm
• Installation: Ausgleichsmasse oder Fliesenkleber
• Leistung: wählbar 125 oder 150 W/m² (variabel je nach Abstand)
• Für Feuchträume geeignet: Ja
• Bodenbeläge: Fliesen; Holz, PVC Laminat, Teppich (mit Ausgleichsmasse)
• Stromversorgung: 230 V, 50 Hz
• Linearer Leistungsverbrauch: 11,3 W/m
• Heizleiter: Massivleiter
• Isolierung: FEP (0,30 mm nominal)
• Schutzleiter: Mehraderig verzinnt
• Außenmantel: PVC Hochtemperatur (105 °C)
• Max. Kabeldurchmesser: 4,5 mm
• Zertifizierung: CE
• Garantie: 10 Jahre auf die elektrische Leistung des Kabels; 2 Jahre auf Thermostat und Bodensensor
