Elektrische Fußbodenheizung HEATBOARD E

für Wohnhausfür gewerbliche Nutzungmit Schallisolierung

Übersicht

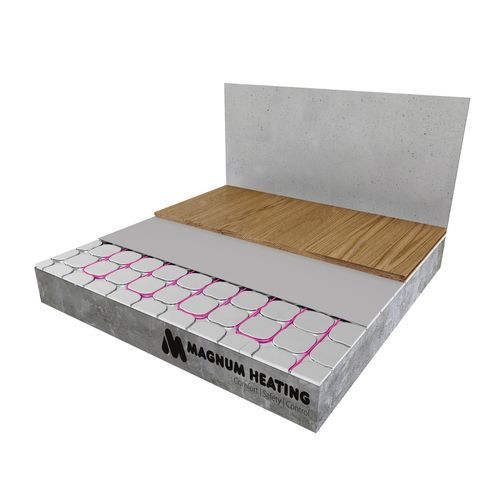

Holz-, Parkett- und Laminatböden werden zunehmend in Wohn- und Geschäftsbereichen eingesetzt. MAGNUM HeatBoard ist ein dünnes, trockenes elektrisches Fußbodenheizungs-Panel zur direkten Verlegung unter schwimmenden Hartböden (Holz, Parkett, Laminat). Erhältlich in 12 mm (Standard) oder 32 mm (Option). Das System wird über ein digitales WiFi-Thermostat mit Bodensensor gesteuert (Thermostat separat erhältlich). Die Isolierplatten bieten zusätzlichen Wärmeschutz und reduzieren den Trittschall. Ungefähr 9 m HeatBoard-Kabel werden pro freier 1 m2 Fläche benötigt.

Produktdetails
Für trockene, schwimmende Hartbodensysteme: Laminat, Holz und Parkett. Bei Teppichbelägen muss die DuoBoard-Platte zwischen Heizung und Teppich verwendet werden. Nicht geeignet für dauerhaft nasse Installationen.

Montagemethoden
Hochdichte EPS-Schaumplatten werden in einem patentierten Verfahren auf vorgeformte Aluminiumplatten geklebt, um vollständigen Kontakt über die gesamte Fläche und optimale Wärmeübertragung, auch in Kurven, zu gewährleisten. Das System verwendet ein 7 mm MAGNUM HeatBoard-Kabel; das Plattendesign optimiert die Wärmeübertragung vom Kabel zur Oberfläche.

Maße und Sets
Plattengröße: 788 x 594 mm (wirksam: 778 x 589 mm). Geliefert in Sets zu 11 Platten, die 5 m2 pro Set abdecken. Systemhöhen: 12 mm (Standard) oder 32 mm (Option). Minimale Aufbauhöhe: 20 mm.

Kabeloptionen (60 Watt/m2)
Art.nr. | Beschreibung | Kabellänge | Leistung
136018 | MAGNUM HeatBoard Cable 6 | 30 m | 180 Watt
136030 | MAGNUM HeatBoard Cable 6 | 50 m | 300 Watt
136048 | MAGNUM HeatBoard Cable 6 | 80 m | 480 Watt
136060 | MAGNUM HeatBoard Cable 6 | 100 m | 600 Watt
136072 | MAGNUM HeatBoard Cable 6 | 120 m | 720 Watt
136090 | MAGNUM HeatBoard Cable 6 | 150 m | 900 Watt
136140 | MAGNUM HeatBoard Cable 6 | 190 m | 1140 Watt

Kabeloptionen (100 Watt/m2)
Art.nr. | Beschreibung | Kabellänge | Leistung
131030 | MAGNUM HeatBoard Cable 10 | 30 m | 300 Watt
131050 | MAGNUM HeatBoard Cable 10 | 50 m | 500 Watt
131080 | MAGNUM HeatBoard Cable 10 | 80 m | 800 Watt
131100 | MAGNUM HeatBoard Cable 10 | 100 m | 1000 Watt
131120 | MAGNUM HeatBoard Cable 10 | 120 m | 1200 Watt
131150 | MAGNUM HeatBoard Cable 10 | 150 m | 1500 Watt
131190 | MAGNUM HeatBoard Cable 10 | 190 m | 1900 Watt

Plattensets / Produkte
Art.nr. | Beschreibung | m2 | Maße | Einheit
430010 | MAGNUM HeatBoard 12 mm | 5 m2 | 78 x 58 cm | 11 Platten
430015 | MAGNUM HeatBoard 32 mm | 5 m2 | 78 x 58 cm | 11 Platten

Kabel-Packinhalt

• HeatBoard E Kabel
• Montageband
• Flexibler Schlauch für Bodensensor
• Installationsanleitung
• Profil für Endschleife

Hinweise
HeatBoard-Kabel, Thermostat und DuoBoard sind separat zu bestellen. Das WiFi-Thermostat berechnet die notwendige Aufheizzeit, damit der Boden zur gewünschten Zeit die richtige Temperatur erreicht. Eine Begrenzung der Oberflächentemperatur ist über den Bodensensor und das Thermostat möglich.

Technische Daten

• Systemtyp: Elektrisch
• Systemhöhe: 12 mm / 32 mm
• Systembreite: 594 mm
• Systemlänge: 778 mm
• Minimale Aufbauhöhe: 20 mm
• Installation: Schwimmend
• Leistung: 60 oder 100 W/m2
• Geeignet für Feuchträume: Nein
• Fliesen: Geeignet
• Holz: Geeignet
• Laminat: Geeignet
• Teppich: Geeignet (mit DuoBoard)
• Zertifikate: CE, VDE
• Gewährleistung: 2 Jahre (Produkt), 10 Jahre auf die elektrische Funktion des Kabels
