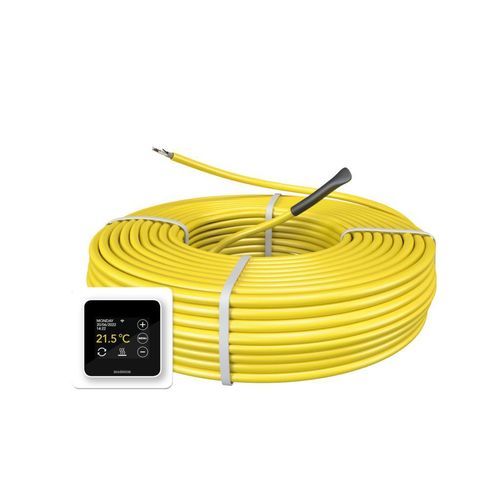

Elektrische Fußbodenheizung MAGNUM

Beschreibung
Das MAGNUM-Heizkabel ist speziell für die Installation in Böden mit Sichtbeton-/Stampfbeton-Oberfläche ausgelegt, eignet sich jedoch auch für andere Bodenbeläge. Der Abstand der Kabel bestimmt die Leistung pro m², sodass höhere Leistungen (schnellere Reaktion, höhere Temperaturen) oder geringere Leistungen (konstantere oder niedrigere Temperaturen) gewählt werden können. Die Biegsamkeit des Kabels ermöglicht eine schnelle und einfache Verlegung. Das MAGNUM-Kabel wird mit Abstandshaltern für die direkte Verlegung auf Estrich oder Dämmplatte, mit Aluminiumklebeband auf Isorol MAGNUM-Dämmung oder mit Kabelbindern auf Bewehrungsgeflecht befestigt.

Verfügbarkeiten
Heizkabel sind in den Ausführungen 10 W/m und 17 W/m mit Leistungen von 100 bis 3300 W erhältlich und decken Flächen von 1 bis 50 m² ab. Das MAGNUM-Heizkabel ist nicht für Leichtbeton geeignet.

Beispiel zur Berechnung des Kabelfachs
Zur Berechnung des richtigen Kabelfachs teilen Sie die freie Bodenfläche in m² durch die insgesamt benötigte Leistung. Das Ergebnis wird mit 17 (Watt pro Meter Kabel) multipliziert. Die ersten beiden Stellen nach dem Komma entsprechen dem erforderlichen Kabelfach in Zentimetern. Beispiele für ein Heizungssystem:
500 W Kabel auf 3 m²: (3 m² ÷ 500 W) × 17 W/m = 0,102 → Kabel in 10 cm Abstand verlegen
1000 W Kabel auf 7 m²: (7 m² ÷ 1000 W) × 17 W/m = 0,119 → Kabel in 11–12 cm Abstand verlegen

Inhalt

• Heizkabel
• Montageanleitung

Kabel 17 W — Referenztabelle
Art.nr. | Beschreibung | Länge | Leistung | Ampere | Ohm
120300 | MAGNUM 17 | 17,6 m | 300 W | 1,3 | 177
120500 | MAGNUM 17 | 29,4 m | 500 W | 2,2 | 109
120700 | MAGNUM 17 | 41,2 m | 700 W | 3,0 | 76
121000 | MAGNUM 17 | 58,8 m | 1000 W | 4,3 | 53
121250 | MAGNUM 17 | 73,5 m | 1250 W | 5,5 | 42
121700 | MAGNUM 17 | 100 m | 1700 W | 7,4 | 31
122100 | MAGNUM 17 | 123,5 m | 2100 W | 9,0 | 25
122600 | MAGNUM 17 | 152,9 m | 2600 W | 11,3 | 20
122900 | MAGNUM 17 | 170,6 m | 2900 W | 12,8 | 18
123300 | MAGNUM 17 | 194,1 m | 3300 W | 14,3 | 16

Kabel 10 W — Referenztabelle
Art.nr. | Beschreibung | Kabellänge | Leistung | Ampere | Ohm
120107 | MAGNUM 10 | 10 m | 100 W | 0,4 | 529
120207 | MAGNUM 10 | 20 m | 200 W | 0,9 | 264
120307 | MAGNUM 10 | 30 m | 300 W | 1,3 | 176
120407 | MAGNUM 10 | 40 m | 400 W | 1,7 | 132
120507 | MAGNUM 10 | 50 m | 500 W | 2,2 | 106
120607 | MAGNUM 10 | 60 m | 600 W | 2,6 | 88
120807 | MAGNUM 10 | 80 m | 800 W | 3,5 | 66
121007 | MAGNUM 10 | 100 m | 1000 W | 4,3 | 53
121207 | MAGNUM 10 | 120 m | 1200 W | 5,2 | 44
121507 | MAGNUM 10 | 150 m | 1500 W | 6,5 | 35
121907 | MAGNUM 10 | 190 m | 1900 W | 8,3 | 28

Technische Daten
Systemtyp | Elektrisch
Systemhöhe | 7 mm
Systemabstand | Variabel
Mindest-Einbauhöhe | 25 mm
Einbau | Fertigboden
Abgabe | 30–200 W/m²
Für Nassräume geeignet | Ja
Fliesen | Ja
Holz | Ja
(PVC) Laminat | Ja
Teppich | Ja
Zertifizierungen | CE, VDE
Garantie | Lebenslang*
