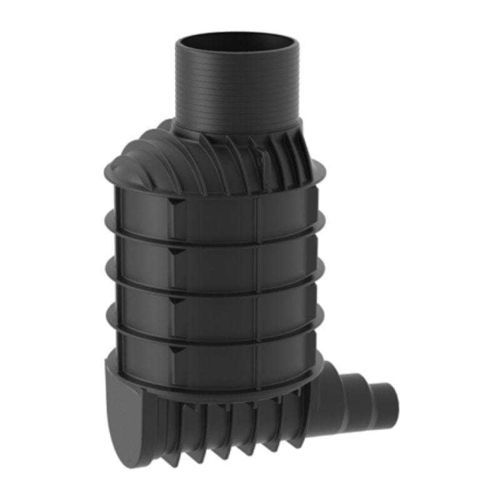

PE-Abwasserschacht 7600069730

Übersicht
Kompakte, dichte und montagefreundliche Lösung für zuverlässige Kanalinfrastruktur.

Allgemeine Beschreibung
Kanalschächte werden im Rotationsformverfahren aus Polyethylen (PE) hergestellt. Verfügbare Durchmesser: DN400, DN600, DN800 und DN1000. Standardhöhen bis 5 m; DN1000‑Varianten sind in bestimmten Ausführungen bis 6 m erhältlich. Merkmale: lange Lebensdauer, dauerhafte Wasserdichtigkeit, Beständigkeit gegen Umwelteinflüsse, geringes Gewicht und schnelle Montage. Typische Wandstärke: 6–8 mm. Verschiedene Fußkonfigurationen für den Anschluss unterschiedlicher Rohrtypen.

Produktvarianten

• RoShaft DN1000 1/1 (ein Zulauf / ein Ablauf)
• RoShaft DN1000 3/1 (drei Zuläufe / ein Ablauf; gängige Zulaufwinkel: 120°, 180°, 240°)
• Mehrere Anschlussdurchmesser je nach Projekt und Rohrtyp: Ø160, Ø200, Ø250, Ø315, Ø400, Ø500, Ø630, Ø800, Ø1000

Schacht DN1000 1/1 — Beschreibung
Der DN1000 1/1‑Schacht (ein Zulauf/ein Ablauf) ermöglicht den Anschluss an Abwasser‑ oder Regenwasserleitungen mit Ø250, Ø315 oder Ø400. Anschlüsse erfolgen mittels Zulaufdichtung und Gleitmuffe oder projektbezogen mit glatten/nervierten Rohren.

Technische Daten und Abmessungen DN1000 1/1

• 1250 mm — Ø250/315/400 — Code: 7600069730
• 1500 mm — Ø250/315/400 — Code: 7600069580
• 1750 mm — Ø250/315/400 — Code: 7600069590
• 2000 mm — Ø250/315/400 — Code: 7600069600
• 2250 mm — Ø250/315/400 — Code: 7600069610
• 2500 mm — Ø250/315/400 — Code: 7600069620
• 2750 mm — Ø250/315/400 — Code: 7600069630
• 3000 mm — Ø250/315/400 — Code: 7600069640
• 3250 mm — Ø250/315/400 — Code: 7600069760
• 3500 mm — Ø250/315/400 — Code: 7600069740
• 3750 mm — Ø250/315/400 — Code: 7600069770
• 4000 mm — Ø250/315/400 — Code: 7600069750
• 4250 mm — Ø250/315/400 — Code: 7600069780
• 4500 mm — Ø250/315/400 — Code: 7600069920
• 4750 mm — Ø250/315/400 — Code: 7600069790
• 5000 mm — Ø250/315/400 — Code: 7600069800
• 5250 mm — Ø250/315/400 — Code: 7600069970
• 5500 mm — Ø250/315/400 — Code: 7600069980
• 5750 mm — Ø250/315/400 — Code: 7600069990
• 6000 mm — Ø250/315/400 — Code: 7600070000

Technische Daten und Abmessungen DN1000 3/1

• 1250 mm — Ø250/315/400 — Code: 760002100
• 1500 mm — Ø250/315/400 — Code: 760002101
• 1750 mm — Ø250/315/400 — Code: 760002102
• 2000 mm — Ø250/315/400 — Code: 760002103
• 2250 mm — Ø250/315/400 — Code: 760002104
• 2500 mm — Ø250/315/400 — Code: 760002105
• 2750 mm — Ø250/315/400 — Code: 760002106
• 3000 mm — Ø250/315/400 — Code: 760002107
• 3250 mm — Ø250/315/400 — Code: 760002108
• 3500 mm — Ø250/315/400 — Code: 760002109
• 3750 mm — Ø250/315/400 — Code: 7600021100
• 4000 mm — Ø250/315/400 — Code: 7600021110
• 4250 mm — Ø250/315/400 — Code: 7600021120
• 4500 mm — Ø250/315/400 — Code: 7600021130
• 4750 mm — Ø250/315/400 — Code: 7600021140
• 5000 mm — Ø250/315/400 — Code: 7600021150
• 5250 mm — Ø250/315/400 — Code: 7600021160
• 5500 mm — Ø250/315/400 — Code: 7600021170
• 5750 mm — Ø250/315/400 — Code: 7600021180
• 6000 mm — Ø250/315/400 — Code: 7600021190

DN1000 1/1 — Varianten mit größeren Anschlussrohren (Beispiele)

• 1250 mm — Ø500/600 — Code: 7600058410
• 1500 mm — Ø500/600 — Code: 7600058230
• 1750 mm — Ø500/600 — Code: 7600058240
• 2000 mm — Ø500/600 — Code: 7600058250
• 2250 mm — Ø500/600 — Code: 7600058260
• 2500 mm — Ø500/600 — Code: 7600058270
• 2750 mm — Ø500/600 — Code: 7600058280
• 3000 mm — Ø500/600 — Code: 7600058290
• 3250 mm — Ø500/600 — Code: 7600058300
• 3500 mm — Ø500/600 — Code: 7600058310
• 3750 mm — Ø500/600 — Code: 7600058320
• 4000 mm — Ø500/600 — Code: 7600058330
• 4250 mm — Ø500/600 — Code: 7600058340
• 4500 mm — Ø500/600 — Code: 7600058350
• 4750 mm — Ø500/600 — Code: 7600058360
• 5000 mm — Ø500/600 — Code: 7600058370
• 5250 mm — Ø500/600 — Code: 7600058420
• 5500 mm — Ø500/600 — Code: 7600058430
• 5750 mm — Ø500/600 — Code: 7600058440
• 6000 mm — Ø500/600 — Code: 7600058450

DN1000 1/1 — Varianten mit Ø800/1000 (Beispiele)

• 2000 mm — Ø800/1000 — Code: 7600058120
• 2250 mm — Ø800/1000 — Code: 7600058130
• 2500 mm — Ø800/1000 — Code: 7600058140
• 2750 mm — Ø800/1000 — Code: 7600058090
• 3000 mm — Ø800/1000 — Code: 7600058160
• 3250 mm — Ø800/1000 — Code: 7600058170
• 3500 mm — Ø800/1000 — Code: 7600058180
• 3750 mm — Ø800/1000 — Code: 7600058190
• 4000 mm — Ø800/1000 — Code: 7600058100
• 4250 mm — Ø800/1000 — Code: 7600056000
• 4500 mm — Ø800/1000 — Code: 7600056010
• 4750 mm — Ø800/1000 — Code: 7600056020
• 5000 mm — Ø800/1000 — Code: 7600056030
• 5250 mm — Ø800/1000 — Code: 7600056040
• 5500 mm — Ø800/1000 — Code: 7600056050
• 5750 mm — Ø800/1000 — Code: 7600056060
• 6000 mm — Ø800/1000 — Code: 7600056070

Anschlussoptionen und Zubehör

• PVC‑Rohranschlüsse (verschiedene Ø‑Optionen)
• Anschluss mit Zulaufdichtung
• Gleitmuffen (KG‑Muffe / slide coupler) für sichere Ausgänge
• PE‑geschweißte Rohranschlüsse und PE‑zu‑PVC‑Kupplungen
• Adapter für Wellrohre/Noppenrohre (Adapterflanschen)
• Integrierte Anschlussrohre DN160 und DN200 in einigen 1/1‑ und 3/1‑Varianten
• Integrierte Innentreppen in einigen DN1000‑Schachtkörpern für den Zugang

Normen
Hergestellt nach DIN EN 13598-2:2009 (Anforderungen an Beständigkeit, Dichtheit und Tragfähigkeit).

Technische Merkmale / Spezifikationen

• Material: Polyethylen (PE), Rotationsformverfahren
• Verfügbare Durchmesser: DN400, DN600, DN800, DN1000
• DN1000‑Höhen: 1250 mm bis 6000 mm (je nach Ausführung)
• Wandstärke (typisch): 6–8 mm
• Monolithische, dichte Konstruktion (rotationsgeformt)
• Beständig gegen Umwelteinflüsse; ausgelegt für lange Lebensdauer
• Anschlussoptionen: Zulaufdichtungen, Gleitmuffen, PE‑geschweißte Verbindungen, PVC‑Kupplungen, Adapterflanschen für Wellrohre
• Unterstützte Ein‑/Ausgangsdurchmesser: Ø160, Ø200, Ø250, Ø315, Ø400, Ø500, Ø630, Ø800, Ø1000 (variantenabhängig)
• Konformität: DIN EN 13598-2:2009
• Typische Anwendung: Abwasser- und Regenwasser‑Schächte; Mehrfacheingangs‑Konfigurationen (3/1) für komplexe Verzweigungen
