PE-Abwasserschacht 7600070010

Produktübersicht

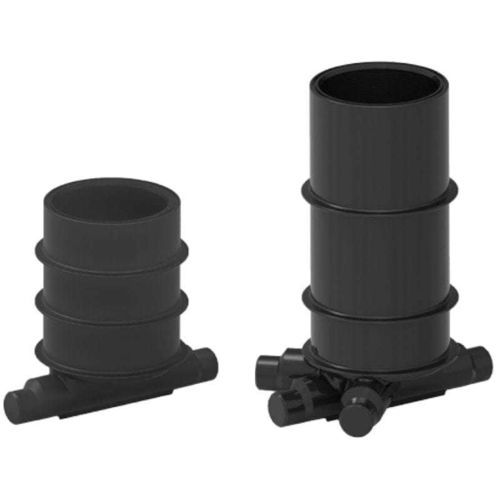

Rotationsgeformter Abwasserschacht aus Polyethylen (PE) für DN600-Einbauöffnungen. Erhältlich mit vorgeformten Sohlenausführungen 1/1 (Durchgang) und 3/1 (Dreifach-Anschluss). Die Sohle ist mit vorbereiteten Muffen für den Anschluss an gängige PVC/KG- und Wellrohre ausgestattet, um die Montage vor Ort zu erleichtern.

Hauptmerkmale

• Material: Polyethylen (PE)
• Fertigung: Rotationsformung (monolithische Herstellung)
• Wasserdichtheit: dauerhaft dicht durch monolithische Bauweise
• Leichtbauweise für einfacheren Transport und schnelle Montage
• Typische Wandstärke: 6–8 mm
• Varianten der Sohle für verschiedene Anschlusskonfigurationen
• Norm: DIN EN 13598-2:2009 (Widerstand, Dichtheit, Tragfähigkeit)

Anschlussoptionen / Ein- & Ausgänge

• Vorbereitet für Rohranschlüsse: DN160, DN200 und DN250 (abhängig von der Sohlenvariante)
• Muffen vorbereitet für DN160 und DN200 KG-Rohre; weitere PVC/KG- und Wellrohranschlüsse über vorbereitete Öffnungen möglich

Varianten

• 1/1-Sohle — vorgeformter Durchgangskanal
• 3/1-Sohle — vorgeformte Sohle für mehrere Leitungsanschlüsse (drei Wege)

Technische Daten und Maße — Variante 1/1
Schachthöhe [H] | Anschlusrohr | Code 1/1 | Code 3/1 | Plan (PDF)
1000 mm | Ø160/200 | 7600070010 | 7600069680 | Zeichnung verfügbar
1250 mm | Ø160/200 | 7600070020 | 7600069650 | Zeichnung verfügbar
1500 mm | Ø160/200 | 7600070030 | 7600069660 | Zeichnung verfügbar
1750 mm | Ø160/200 | 7600070040 | 7600069670 | Zeichnung verfügbar
2000 mm | Ø160/200 | 7600070050 | 7600069810 | Zeichnung verfügbar
2250 mm | Ø160/200 | 7600070060 | 7600069820 | Zeichnung verfügbar
2500 mm | Ø160/200 | 7600070070 | 7600069830 | Zeichnung verfügbar
2750 mm | Ø160/200 | 7600070080 | 7600069840 | Zeichnung verfügbar
3000 mm | Ø160/200 | 7600070090 | 7600069850 | Zeichnung verfügbar

Technische Daten und Maße — Variante 3/1
Schachthöhe [H] | Anschlusrohr (Option A) | Code (A) | Anschlusrohr (Option B) | Code (B)
1000 mm | Ø160/200/250 | 7600057000 | Ø160/200/250/315 | 7600805010
1250 mm | Ø160/200/250 | 7600057030 | Ø160/200/250/315 | 7600805020
1500 mm | Ø160/200/250 | 7600057010 | Ø160/200/250/315 | 7600805030
1750 mm | Ø160/200/250 | 7600057020 | Ø160/200/250/315 | 7600805040
2000 mm | Ø160/200/250 | 7600059220 | Ø160/200/250/315 | 7600805050
2250 mm | Ø160/200/250 | 7600059230 | Ø160/200/250/315 | 7600805060
2500 mm | Ø160/200/250 | 7600059240 | Ø160/200/250/315 | 7600805070
2750 mm | Ø160/200/250 | 7600059250 | Ø160/200/250/315 | 7600805080
3000 mm | Ø160/200/250 | 7600059260 | Ø160/200/250/315 | 7600805090

Hinweise / zusätzliche Informationen

• Schachthöhen bis 5 m innerhalb der Produktlinie verfügbar (aufgeführte Höhen erhältlich)
• Vorgeformte Kanalversionen (1/1 und 3/1) ermöglichen vielfältige Anschlusskonfigurationen vor Ort
• Konstruktion für lange Lebensdauer und Beständigkeit gegenüber üblichen Umwelteinflüssen

Technische Spezifikationen

• Serie: RoShaft
• Durchmesser: DN600
• Material: Polyethylen (PE)
• Herstellungsverfahren: Rotationsformung (monolithisch)
• Wandstärke: 6–8 mm
• Wasserdichtheit: 100 % (monolithische Herstellung)
• Normen: DIN EN 13598-2:2009
• Verfügbare Sohlentypen: 1/1 und 3/1
• Verfügbare Schachthöhen: 1000, 1250, 1500, 1750, 2000, 2250, 2500, 2750, 3000 mm (und Optionen bis 5 m)
• Unterstützte Zulauf-/Ablaufdurchmesser: DN160, DN200, DN250 (und bis DN315 bei spezifischen 3/1-Konfigurationen)
• Typische Produktcodes (Auswahl): 7600070010, 7600070020, 7600070030, 7600070040, 7600070050, 7600070060, 7600070070, 7600070080, 7600070090 (1/1 Varianten); 7600057000, 7600057010, 7600057020, 7600057030, 7600059220, 7600059230, 7600059240, 7600059250, 7600059260 (3/1 Varianten)
