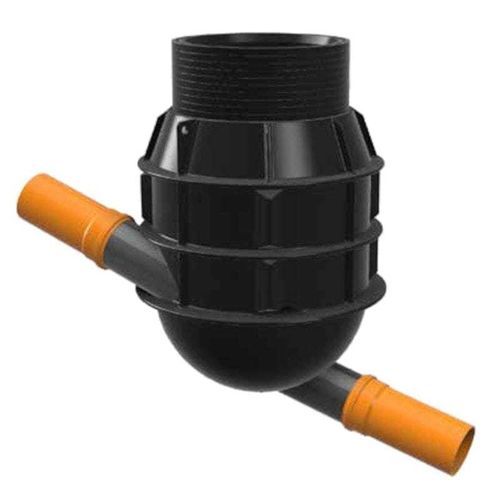

Polyethylen-Abwasserschacht 7600058500

Produktübersicht
Ein kompakter, dichter energie­dämpfender Schacht, konzipiert zur Reduzierung hoher Fließgeschwindigkeiten in Kanal- und Regenwassersystemen. Das Gerät nimmt einen tangentialen Zulauf auf und führt das Wasser entlang des kreisförmigen Schachtbodens zur Auslassleitung, wobei die hydraulische Energie dissipiert wird, um Erosion und nachgelagerte Überlastung zu begrenzen. Verfügbar in Nennweiten DN 800 und DN 1000 sowie in verschiedenen Höhen bis 5 m. Bei fachgerechter Montage und Einbau eines geeigneten Schachtdeckels für Verkehrsbereiche geeignet.

Hauptmerkmale

• Energie­dissipation durch tangentialen Zulauf und kontrollierten kreisförmigen Fluss am Schachtboden
• Kompakte, dichte Konstruktion für beengte Einbausituationen
• Einbaufreundliches Design für einfachen Anschluss und Montage
• Vorbereitet für den Anschluss an PVC-, PE-, Wellrohr- und andere Rohrsysteme

Ablauf‑/ Anschlussvarianten

• Ablauf mit PE‑Rohr und Gleitkupplung
• Ablauf mit Kupplung für Wellrohre

Technische Daten & Maße (Auswahl)
Schachthöhe [H] | Code
850 mm | 7600058500
1100 mm | 7600058060
1350 mm | 7600058070
1600 mm | 7600058510
1850 mm | 7600058520
2100 mm | 7600058530
2350 mm | 7600058050
2600 mm | 7600058020

FAQ (Kernpunkte)

• Zweck: Reduzierung hoher Fließgeschwindigkeiten zur Vermeidung von Erosion und hydraulischer Überlastung
• Strömungsführung: Das Wasser strömt tangential in den Schacht und wird entlang des kreisförmigen Bodens zur Austrittsleitung geführt, um Energie zu dissipieren
• Verfügbare Größen: Nennweiten DN 800 und DN 1000; Höhen bis 5 m
• Rohranschluss: Vorbereitet für PVC, PE, Wellrohr und andere Rohrsysteme

Technische Spezifikationen

• Nennweite: DN 800 (gezeigtes Produkt); ebenfalls in DN 1000 verfügbar
• Beispielhöhen: 850 mm, 1100 mm, 1350 mm, 1600 mm, 1850 mm, 2100 mm, 2350 mm, 2600 mm
• Dichter, kompakter energie­dämpfender Schacht für tangentialen Zulauf
• Für Verkehrsflächen geeignet bei Einbau mit entsprechendem Schachtdeckel
• Vorbereitet für Anschlüsse an PVC, PE, Wellrohr und andere Systeme
• Ablaufvarianten: PE‑Rohr mit Gleitkupplung; Kupplung für Wellrohr
