Polyethylen-Abwasserschacht 7600059130

Übersicht

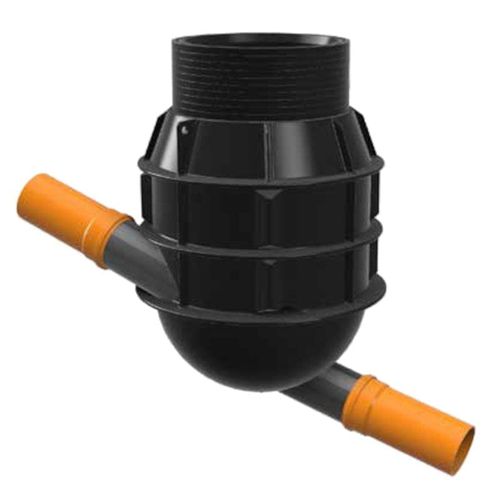

Beruhigungsschacht in dichtender Ausführung zur Energieabfuhr und Reduzierung von Strömungsgeschwindigkeiten in Kanal- und Niederschlagsentwässerungssystemen. Das Wasser tritt tangential ein und wird in einer kontrollierten Kreisströmung entlang des Schachtbodens zur Auslassleitung geführt, wodurch kinetische Energie abgebaut und Erosion sowie hydraulische Belastungen verringert werden. Nennweiten: DN800 und DN1000; Schachthöhen bis 3000 mm verfügbar.

Hauptmerkmale

• Energieabbau durch tangentiale Zuführung und kontrollierte Kreisströmung entlang des Bodens zur Auslassöffnung.
• Dichte Ausführung, geeignet für die einfache Montage auch an beengten Einbaustellen.
• Verfügbare Nennweiten: DN800 und DN1000.
• Erhältliche Schachthöhen (Beispiele): 900 mm bis 3000 mm (mehrere Standardhöhen).
• Vorbereitet für Anschlüsse an PVC-, PE-, gerippte und andere Rohrsysteme.
• Für den Einbau in Verkehrsflächen geeignet, wenn die passende Schachtabdeckung verwendet wird.

Ausgangsvarianten

• Ausgang mit PE-Rohr und Gleitmuffe.
• Ausgang mit Muffe und geripptem Rohr.

Technische Daten & Abmessungen (Schachthöhe → Code)
Schachthöhe [H] | Code
900 mm | 7600059130
1250 mm | 7600059140
1500 mm | 7600059150
1750 mm | 7600059160
2000 mm | 7600059170
2250 mm | 7600059180
2500 mm | 7600059190
2750 mm | 7600059200
3000 mm | 7600059210

FAQ (ausgewählt)

• Wofür werden energieabbauende Schachte eingesetzt? Zur Reduzierung hoher Strömungsgeschwindigkeiten, um Erosion und hydraulische Überlastung nachgelagerter Bauteile zu verhindern.
• Wie funktioniert die Strömungsführung im Schacht? Das Wasser tritt tangential ein und wird in einer kontrollierten Kreisbewegung entlang des Schachtbodens zur Auslassleitung geführt, wodurch Energie dissipiert wird.
• Welche Größen sind verfügbar? Nennweiten DN800 und DN1000 mit mehreren Standard-Schachthöhen bis 3000 mm.
• Mit welchen Rohrsystemen sind die Schachte kompatibel? Vorbereitet für PVC-, PE-, gerippte und andere gebräuchliche Rohrsysteme; Ausführungsvarianten für den Auslass verfügbar.

Technische Spezifikationen

• Produkt: energieabbauender (Beruhigungs-)Schacht / Schachtkonstruktion zur Reduzierung von Strömungsgeschwindigkeiten.
• Handelsbezeichnung: Calming shaft DN1000.
• Nennweiten: DN800, DN1000.
• Verfügbare Schachthöhen (H): 900 mm; 1250 mm; 1500 mm; 1750 mm; 2000 mm; 2250 mm; 2500 mm; 2750 mm; 3000 mm.
• Produktcodes: 7600059130 (900 mm), 7600059140 (1250 mm), 7600059150 (1500 mm), 7600059160 (1750 mm), 7600059170 (2000 mm), 7600059180 (2250 mm), 7600059190 (2500 mm), 7600059200 (2750 mm), 7600059210 (3000 mm).
• Auslassoptionen: PE-Rohr mit Gleitmuffe; Muffe mit geripptem Rohr.
• Vorbereitet für Anschlüsse an PVC, PE, gerippte oder andere Rohrtypen.
• Einbau: dicht, kompakt und montagefreundlich; geeignet für Verkehrsflächen bei Verwendung der geeigneten Schachtabdeckung.
