Abwasser-Kleinkläranlage VODALYS®

HDPErotationsgesintertes Polyethylenkompakt

Vorstellung

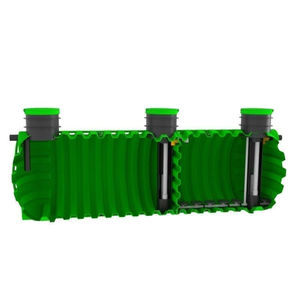

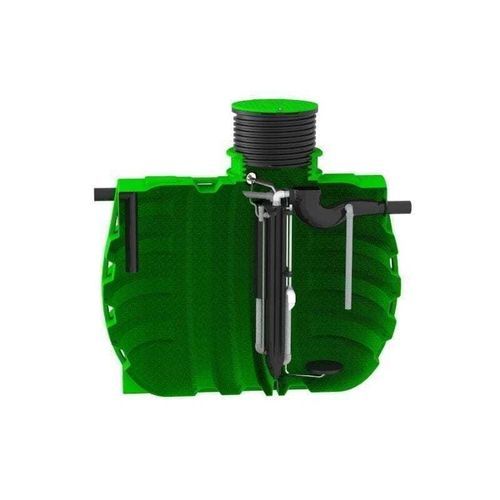

Vodalys ist eine Belebtschlamm-Mikrokläranlage, die nach dem SBR-Verfahren (Sequencing Batch Reactor) arbeitet. Sie ist für die Abwasserbehandlung von Einfamilienhäusern und kleinen Gemeinden (Verwaltungen, Schulen) sowie für Hotels, Restaurants, Campingplätze und ähnliche kleine Einrichtungen konzipiert. Die Anlage besteht aus einem monolithischen, rotationsgeformten PEHD-Tank und einem wasserdichten Bediengehäuse. Es sind drei zugelassene Modelle erhältlich (6, 10 und 14 EH); das Tankvolumen hängt vom gewählten Modell ab.

Anwendungsgebiete

• Einfamilienhäuser
• Kleine Gemeinden (Verwaltungen, Schulen…)
• Hotels und Gastronomie
• Campingplätze
• Weitere kleine Einrichtungen, die eine autonome Abwasserlösung benötigen

Hauptvorteile

• SBR-Technologie für hohe und langfristig stabile Reinigungsleistungen
• Monolithischer PEHD-Rotomold-Tank für lange Lebensdauer
• Großes Vorklärfach, das Entleerungsintervalle reduziert
• Kompakte Bauweise; Aufstellung möglich im Grundwasserbereich oder Überschwemmungsgebiet
• Keine elektrischen Bauteile im Tank → erhöhte Zuverlässigkeit
• Wasserdichtes, einsatzbereites Bediengehäuse für einfache Inbetriebnahme
• Niedriger Stromverbrauch und reduzierte Betriebskosten
• Einfache Wartung
• In der Steuerung integrierte Alarm-/Erkennungssysteme zur Fehleranzeige

Hauptkomponenten

• Monolithischer PEHD-Rotomold-Tank mit integriertem Deflektor und großem Vorklärfach
• Wasserdichtes Bediengehäuse (dichte Tür) für Verdichter und Steuerungen
• Luftdiffusor(e) (kreisförmiger Diffusor), Gebläse für den Reaktor (SBR) und Luftpumpen
• Belüftung und Venturi-Transfervorrichtungen (keine untergetauchten elektrischen Geräte)
• Flache/ begehbare Abdeckung und teleskopische Anhebeelemente für Zugang
• Probenahmeanschluss und weiteres Wartungszubehör

Abmessungen und Hauptdaten
Volumen [L] | EH | Code | Abmessungen A x B x C [mm] | Gewicht [kg] | Max. Zulauf pro Tag [m3/Tag] | Datenblatt (PDF) | CERIB-Zertifikat
5000 | 6 | 7200079850 | 2450 x 1800 x 2050 – 2550 | 210 | 12 | Vodalys-6_-Fiche-technique-FR.pdf | CERIB-Vodalys.jpg
8000 | 10 | 7200063770 | 2680 x 2300 x 2350 – 2850 | 350 | 23 | Vodalys-10_-Fiche-technique-FR.pdf | CERIB-Vodalys.jpg
12000 | 14 | 7200063790 | 3760 x 2300 x 2350 – 2850 | 450 | 30 | Vodalys-14_-Fiche-technique-FR.pdf | CERIB-Vodalys.jpg

Zusätzliche Hinweise
Die Vodalys-Baureihe ist zugelassen und erfüllt die gesetzlichen Anforderungen für häusliche Mikrokläranlagen. Die Dimensionierung muss anhand der Anzahl der Einwohnergleichwerte (EH) und der Geländeeigenschaften (Durchlässigkeit, Felsvorkommen, Überschwemmungsrisiko usw.) erfolgen. Für spezifische Projekte (Versickerung, Trassenstudie) wird eine technische Untersuchung durch ein Planungsbüro oder einen qualifizierten Fachbetrieb empfohlen.

Technische Merkmale / Spezifikationen

• Verfahren: SBR (Sequencing Batch Reactor) – Belebtschlamm, belüftete Schwebekultur
• Material Tank: rotomoldetes PEHD, monolithisch
• Zugelassene Modelle: 6 EH, 10 EH, 14 EH
• Volumina (Beispiele): 5000 L (6 EH), 8000 L (10 EH), 12000 L (14 EH)
• Abmessungen (A x B x C): siehe Modelltabelle
• Ca. Gewicht: 210 kg (6 EH), 350 kg (10 EH), 450 kg (14 EH)
• Max. Zulauf/Tag: 12 m3/Tag (6 EH), 23 m3/Tag (10 EH), 30 m3/Tag (14 EH)
• Bediengehäuse: wasserdicht, Außentür, betriebsbereit
• Wartung: Zugang über Abdeckung/teleskopische Anhebung, einfache Instandhaltung
• Installation: Aufstellung im Grundwasser und in überschwemmungsgefährdeten Bereichen möglich (Tank zugelassen)
• Stromverbrauch: gering (Kompressor und Hilfsaggregate im externen Gehäuse)
• Garantie und Zertifikate: erweiterte Garantien über zertifiziertes Installateurnetz möglich; CERIB-Zertifikat verfügbar
