Abwasser-Kleinkläranlage VODALYS®

Polyethylenfür öffentliche Anlagenfür Kleingemeinde

Präsentation
Vodalys® ist eine Belebtschlamm-Mikrokläranlage (belüftete freie Kultur), die nach dem SBR-Verfahren (Sequencing Batch Reactor) arbeitet. Sie ist zur Behandlung von Abwasser aus Einfamilienhäusern, Gemeinden (Verwaltungen, Schulen usw.), Hotels, Restaurants, Campingplätzen und ähnlichen Anwendungen vorgesehen. System betriebsbereit geliefert und an typische Abwassermengen angepasst. Luftdruckschläuche und die entsprechenden Anschlüsse an die Steuerung sind farbcodiert, um Installationsfehler zu vermeiden.

Vorteile

• Fertiges System — sehr einfache Installation, farbcodierte Komponenten zur erleichterten Verbindung.
• Urlaubsmodus — Möglichkeit, Zykluszeiten anzupassen oder in den Urlaubsbetrieb zu schalten.
• Niedrige Wartungskosten — LCD zeigt Betriebsstunden an; Alarm bei Stromausfall; leicht austauschbare Komponenten.
• Konformitätszertifikat nach EN 12566.
• Hohe Leistungskennwerte.
• Keine mechanischen oder elektrischen Komponenten im Hauptbehälter.
• Niedrige Betriebs- und Instandhaltungskosten.

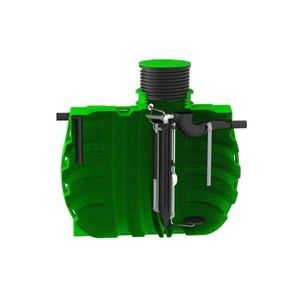

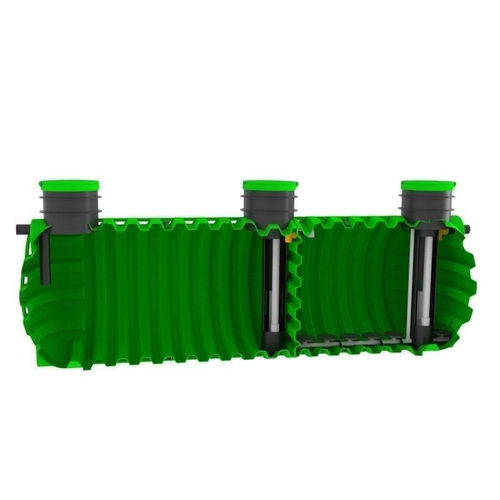

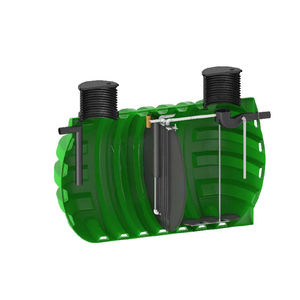

Hauptkomponenten (Aus den Visuals)

• Höhenverstellung (mechanische Verstellung am Gerät sichtbar).
• Abdeckung mit Zugangssystem (abdeckung mit Verschluss).
• Ein- und Auslauf der Abwässer (Ein- / Auslaufpunkte am Behälter gekennzeichnet).
• PE-Behälter mit integriertem Umlenkblech.
• Zirkular-Diffusor zur Belüftung.
• Ventilator für den SBR-Reaktor.
• Luftpumpen.
• Vorklärbecken (Retentionsbecken).

Modell- und Abmessungstabelle
Volumen [L] | EH | Code | Abmessungen A x B x C [mm] | Abdeckung | Max. Zulauf pro Tag [m3/Tag] | Datenblatt
25.000 | 75 | 7200063850 | 7370 x 2300 x 2350-2850 | 3x Ø800 | 12 | Vodalys-75_-Fiche-technique-FR.pdf
30.000 | 100 | 7200063840 | 6620 x 2450 x 2650-2950 | 2x Ø800 | 15 | Vodalys-100_-Fiche-technique-FR.pdf
40.000 | 150 | 7200063860 | 8600 x 2450 x 2650-2950 | 2x Ø800 | 23 | Vodalys-150-_Fiche-technique-FR.pdf
50.000 | 200 | 7200063870 | 10960 x 2450 x 2650-2950 | 3x Ø800 | 30 | Vodalys-200_-Fiche-technique-FR.pdf
65.000 | 300 | 7200063880 | 13600 x 2450 x 2650-2950 | 3x Ø800 | 45 | Vodalys-300_-Fiche-technique-FR.pdf

Technische Hinweise und Betrieb
Das SBR-Verfahren arbeitet in Abfolgen (Füllen, Belüften, Absetzen, Ablassen). Das Gerät wird betriebsbereit mit farbcodierten Anschlüssen geliefert. Das Bedienfeld ermöglicht die Anpassung der Zykluszeiten und die Überwachung der Betriebsstunden. Keine mechanischen oder elektrischen Komponenten sind im Hauptbehälter untergetaucht, was Wartung und Austausch erleichtert.

Eigenschaften / technische Spezifikationen

• Prozesstyp: SBR (Sequencing Batch Reactor) — Belebtschlamm-Mikrokläranlage (belüftete freie Kultur).
• Anwendungen: Einfamilienhäuser, Gemeinden, Hotellerie, Restaurants, Campingplätze usw.
• Behältermaterial: Polyethylen (PE) mit integriertem Umlenkblech.
• Abdeckungsoptionen: unterschiedliche Durchmesser (z. B. Ø800) und Konfigurationen je nach Modell.
• Belüftung: dedizierter Ventilator für die SBR-Belüftungsphase.
• Be- und Entlüftung: Zirkulardiffusoren und Luftpumpen.
• Wartung: LCD-Überwachung, Alarme bei Stromausfall, leicht austauschbare Komponenten.
• Konformität: EN 12566 Zertifizierung.
• Technische Datenblätter für jedes Modell verfügbar (siehe Feld url_documents für zugehörige PDF-Dateien).
