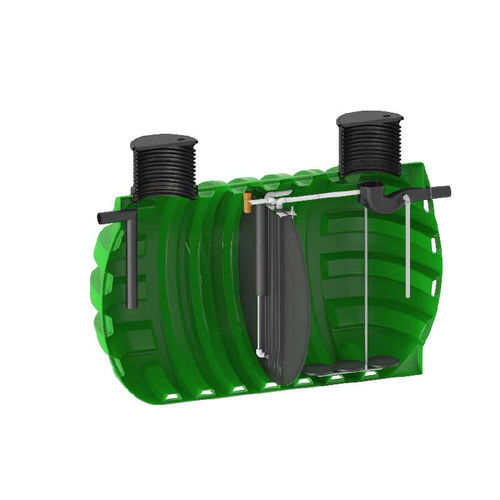

Abwasser-Kleinkläranlage VODALYS®

Polyethylen (PE)Kunststoffmit Pumpe

Produktübersicht
Vodalys® ist eine Aktivschlamm-Mikrokläranlage, die nach dem SBR-Verfahren (Sequencing Batch Reactor) arbeitet. Sie ist für die Behandlung von Abwässern aus Einfamilienhäusern, öffentlichen Einrichtungen (Verwaltungen, Schulen etc.), Hotels, Restaurants, Campingplätzen und ähnlichen Einsatzorten ausgelegt. Gerät wird gebrauchsfertig geliefert, sehr einfache Installation, farbcodierte Anschlüsse zur Vermeidung von Installationsfehlern.

Hauptvorteile

• Gebrauchsfertiges System mit einfacher Montage.
• Urlaubsmodus: SBR-Zykluszeiten anpassbar an die Betriebsbedingungen.
• Niedrige Betriebs- und Wartungskosten.
• LCD-Anzeige mit Betriebsstunden und Spannungsausfallalarmen.
• Zertifiziert nach der europäischen Norm EN12566.
• Hohe Leistungsbewertung.
• Keine mechanischen oder elektrischen Komponenten im Inneren des Tanks (Komponenten extern und leicht austauschbar).

Interne Elemente / Komponenten

• Deckel (mit Zugangs elementen).
• Teleskopaufbau.
• Zulauf und Ablauf des gereinigten Wassers.
• Probenbehälter.
• PE-Tank mit integriertem Prallblech.
• Runder Diffusor.
• Ventilator für den SBR-Reaktor.
• Luftpumpen.
• Vorklärbecken (Rückhaltebecken).

Abmessungstabelle
Volumen [L] | EH | Code | Abmessungen A x B x C [mm] | Deckel [mm] | Max. Zulauf pro Tag [m3/Tag] | Datenblatt
12.000 | 21 | 7200063790 | 3760 x 2300 x 2350-2850 | 2 x Ø600 | 3 | Vodalys-21_-Fiche-technique-FR.pdf
16.000 | 30 | 7200063760 | 4840 x 2300 x 2350-2850 | 3 x Ø600 | 5 | Vodalys-30-_-Fiche-technique-FR.pdf
16.000 | 40 | 7200063820 | 4840 x 2300 x 2350-2850 | 3 x Ø600 | 6 | Vodalys-40-_-Fiche-technique-FR.pdf
22.000 | 50 | 7200063830 | 6280 x 2300 x 2350-2850 | 3 x Ø600 | 8 | Vodalys-50-_-Fiche-technique-FR.pdf

Technische Merkmale / Spezifikationen

• Verfahren: SBR (Sequencing Batch Reactor) mit Aktivschlamm, belüftete Schwebekultur.
• Typische Anwendungen: Einfamilienhäuser, öffentliche Einrichtungen, Hotellerie, Restaurants, Campingplätze usw.
• Zertifizierung: konform zur Norm EN12566.
• Installation: gebrauchsfertiges System; farbcodierte Anschlüsse (Druckluftschläuche und Steuerverbindungen kodiert).
• Betriebsfunktionen: LCD-Anzeige, Aufzeichnung der Betriebsstunden, Spannungsausfallalarm, einstellbare Zykluszeiten (Urlaubsmodus).
• Wartung: externe Komponenten leicht austauschbar; niedrige Betriebs- und Wartungskosten.
• Keine mechanischen/elektrischen Komponenten im Tankinneren.
• Verfügbare Varianten (Übersicht):

  • Vodalys 21 EH — Volumen 12.000 L — Code 7200063790 — Max. Zulauf 3 m3/Tag — Abmessungen 3760 x 2300 x 2350-2850 mm — Datenblatt: Vodalys-21_-Fiche-technique-FR.pdf
  • Vodalys 30 EH — Volumen 16.000 L — Code 7200063760 — Max. Zulauf 5 m3/Tag — Abmessungen 4840 x 2300 x 2350-2850 mm — Datenblatt: Vodalys-30-_-Fiche-technique-FR.pdf
  • Vodalys 40 EH — Volumen 16.000 L — Code 7200063820 — Max. Zulauf 6 m3/Tag — Abmessungen 4840 x 2300 x 2350-2850 mm — Datenblatt: Vodalys-40-_-Fiche-technique-FR.pdf
  • Vodalys 50 EH — Volumen 22.000 L — Code 7200063830 — Max. Zulauf 8 m3/Tag — Abmessungen 6280 x 2300 x 2350-2850 mm — Datenblatt: Vodalys-50-_-Fiche-technique-FR.pdf
