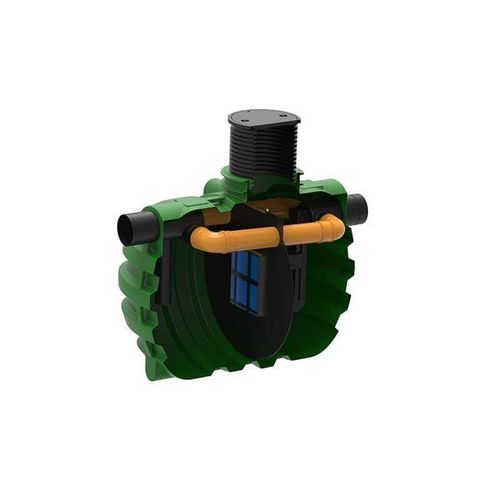

Polyethylen-Ölabscheider ROSEP BY-PASS 20

Einführung
Separatoren mit 20% Bypass verarbeiten vollständig die Abflüsse, die durch Niederschlagsintensitäten bis zu 6,5 mm/h erzeugt werden (≈99% der Ereignisse). Diese Separatoren werden auf Parkflächen eingesetzt, wenn es akzeptabel ist, bei extremen Spitzenabflüssen keine vollständige Behandlung zu gewährleisten (z. B. geringe Wahrscheinlichkeit, dass ein großer Schadstoffeintrag gleichzeitig mit starkem Regen auftritt).

Maße und Hauptmerkmale

• NS [L/s] | Code | Gesamtvolumen [L] | Volumen Sedimentationskammer [L] | Volumen Ölabscheider [L] | Maximale Ölmenge [L] | Abmessungen A x B x C [mm] | Rohr DN [mm] | Deckel [mm] | Plan | Datenblatt | Rendering
• 15/3 | 7300068800 | 2.200 | 830 | 910 | 440 | 2110 x 1400 x 2100 | Ø600 | 200 | Plan (PDF) verfügbar | Datenblatt (PDF) verfügbar | Rendering verfügbar
• 30/6 | 7300068810 | 3.000 | 1.110 | 1.250 | 670 | 2680 x 1400 x 2100 | Ø600 | 200 | Plan (PDF) verfügbar | Datenblatt (PDF) verfügbar | Rendering verfügbar
• 50/10 | 7300068500 | 3.500 | 1.410 | 1.200 | 690 | 2.290 x 1.800 x 2.600 | Ø600 | 250 | Plan (PDF) verfügbar | Datenblatt (PDF) verfügbar | Rendering verfügbar
• 80/16 | 7300068820 | 5.000 | 1.980 | 1.820 | 620 | 2.760 x 1.800 x 2.600 | Ø600 | 315 | Plan (PDF) verfügbar | Datenblatt (PDF) verfügbar | Rendering verfügbar
• 100/20 | 7300068840 | 6.000 | 2.010 | 2.560 | 690 | 3.130 x 1.800 x 2.600 | Ø600 | 315 | Plan (PDF) verfügbar | Datenblatt (PDF) verfügbar | Rendering verfügbar
• 150/30 | 7300068850 | 8.000 | 2.710 | 3.450 | 860 | 2.820 x 2.300 x 2.850 | Ø600 | 400 | Plan (PDF) verfügbar | Datenblatt (PDF) verfügbar | Rendering verfügbar
• 200/40 | 7300068860 | 10.000 | 3.780 | 3.670 | 990 | 3.230 x 2.300 x 2.850 | Ø600, Ø800 | 400 | Plan (PDF) verfügbar | Datenblatt (PDF) verfügbar | Rendering verfügbar
• 250/50 | 7300068870 | 12.000 | 5.070 | 4.710 | 1.140 | 3.760 x 2.300 x 2.850 | Ø600, Ø800, Ø250 | 400 | Plan (PDF) verfügbar | Datenblatt (PDF) verfügbar | Rendering verfügbar
• 325/65 | 7300068830 | 16.000 | 5.950 | 6.130 | 2.020 | 4.840 x 2.300 x 2.850 | Ø600, Ø800, Ø250 | 500 | Plan (PDF) verfügbar | Datenblatt (PDF) verfügbar | Rendering verfügbar
• 400/80 | 7300068880 | 22.000 | 7.810 | 7.670 | 2.020 | 6.470 x 2.300 x 2.850 | 2xØ600, Ø800 | 500 | Plan (PDF) verfügbar | Datenblatt (PDF) verfügbar | Rendering verfügbar
• 500/100 | 7300068890 | 25.000 | 10.620 | 7.840 | 3.790 | 8.750 x 2.300-2.730 x 2.850 | 2xØ600, Ø800 | 600 | Plan (PDF) verfügbar | Datenblatt (PDF) verfügbar | Rendering verfügbar
• 650/125 | 7300068510 | 30.000 | 11.920 | 12.010 | 4.260 | 9.830 x 2.300-2.730 x 2.850 | 2xØ600, Ø800 | 600 | Plan (PDF) verfügbar | Datenblatt (PDF) verfügbar | Rendering verfügbar
• 700/150 | 7300068520 | 35.000 | (herstellerspezifische interne Werte) | (herstellerspezifische interne Werte) | (interne Werte) | 11.570 x 2.300-2.850 x 2.850 | 2xØ600, Ø800 | 600 | Plan (PDF) verfügbar | Datenblatt (PDF) verfügbar | Rendering verfügbar
• 1.000/200 | 7300068530 | 40.000 | (herstellerspezifische interne Werte) | (herstellerspezifische interne Werte) | (interne Werte) | 12.550 x 2.300-2.850 x 2.850 | 2xØ600, Ø800 | 800 | Plan (PDF) verfügbar | Datenblatt (PDF) verfügbar | Rendering verfügbar
• 1.250/250 | 7300068540 | 45.000 | (herstellerspezifische interne Werte) | (herstellerspezifische interne Werte) | (interne Werte) | 12.410 x 2.300-2.850 x 2.850 | Ø600 | 1.000 | Plan (PDF) verfügbar | Datenblatt (PDF) verfügbar | Rendering verfügbar
• 1.500/300 | 7300068550 | 50.000 | (herstellerspezifische interne Werte) | (herstellerspezifische interne Werte) | (interne Werte) | 13.490 x 2.300-2.850 x 2.850 | Ø600 | 1.000 | Plan (PDF) verfügbar | Datenblatt (PDF) verfügbar | Rendering verfügbar

Anmerkungen zur Tabelle
Die obige Tabelle listet die NS‑Größen für die Rosep‑Version mit 20% Bypass auf. Für mehrere Größen sind Pläne (PDF), Datenblätter (PDF) und Renderings (Bilder) verfügbar. Abmessungen A x B x C, Volumina und Rohrdurchmesser variieren je nach NS‑Größe.
