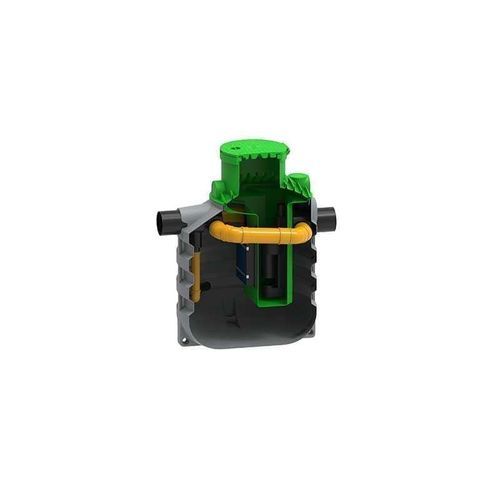

Polyethylen-Ölabscheider ROOIL

Vorstellung
Diese Abscheider kommen zum Einsatz, wenn bei hohen Durchflussmengen keine vollständige Behandlung gewährleistet werden kann, beispielsweise bei einem großen Austritt in Verbindung mit Starkregen. Polyethylen-Bauweise für lange Lebensdauer, vertikale kompakte Bauweise für einfache Handhabung, Montage und Wartung. Anwenderfreundliche Bypass-Anschlüsse für verschiedene Rohrdurchmesser. Ölreste und Schlämme lassen sich schnell und einfach entfernen.

Maßtabelle
Volumen [L] | Code | Abmessungen A x B x C [mm] | Durchfluss | Rohrdurchmesser [mm]
1.500 | 7300768820 | Ø1300 x 1750 | 15/1,5 | DN 200
1.700 | 7300768900 | Ø1300 x 2000 | 30/3 | DN 200
2.700 | 7300768970 | Ø1500 x 2400 | 50/5 | DN 250
3.200 | 7300768980 | Ø1800 x 2000 | 80/8 | DN 315
4.000 | 7300768920 | Ø1800 x 2350 | 100/10 | DN 315
6.000 | 7300768930 | Ø2300 x 2350 | 150/15 | DN 400
7.500 | 7300768940 | Ø2300 x 2700 | 200/20 | DN 400

Verfügbare Varianten (Beispiele)

• NS 15 / 1,5 (1 500 L)
• NS 30 / 3 (1 700 L)
• NS 50 / 5 (2 700 L)
• NS 80 / 8 (3 200 L)
• NS 100 / 10 (4 000 L)
• NS 150 / 15 (6 000 L)
• NS 200 / 20 (7 500 L)

Eigenschaften / technische Daten

• Anwendung: Kohlenwasserstoffabscheider mit 10% Bypass für hohe Durchflüsse (Starkregen, größere Austritte).
• Bauweise: Polyethylengehäuse ausgelegt auf lange Lebensdauer.
• Auslegung: vertikal, kompakt zur vereinfachten Handhabung, Installation und Wartung.
• Anschlüsse: Bypass-Anschlüsse kompatibel mit unterschiedlichen Rohrdurchmessern.
• Wartung: Ölreste und Schlämme lassen sich schnell und einfach entfernen.
• Volumen-/Größenbereich: von 1 500 L bis 7 500 L (siehe Maßtabelle für Volumen ↔ Code ↔ Abmessungen).
• Durchfluss-/Kodierung: modellkennzeichnungen (z. B. 15/1,5 ; 30/3 ; 50/5 ; 80/8 ; 100/10 ; 150/15 ; 200/20) entsprechen den Durchsatzkapazitäten.
• Übliche Ein-/Ausgangsdurchmesser: DN 200, DN 250, DN 315, DN 400 je nach Modell.
