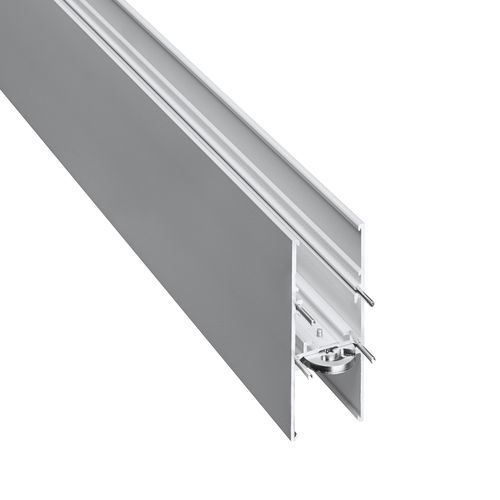

Hängendes Beleuchtungsprofil FORM.H44

LEDAcrylextrudiertes Aluminium

Produktübersicht

• Multifunktionales Beleuchtungssystem: Das form.h44 Profil ermöglicht kombinierte Direkt- und Indirektbeleuchtung in einem modularen System. Lineare Licht-Einsätze erzeugen indirektes Licht zur Decke, während Strahler, Floodlights im control.x-Schienenprofil und LED-Einsätze direktes Licht liefern.
• Großes Zubehörprogramm: Zahlreiche Zubehöroptionen für kundenspezifische Konfigurationen in Ausstellungsräumen, Museen oder historischen Gebäuden.
• Optionale DALI-Schnittstelle: DALI-Schnittstelle zur Dimmung und zentralen Steuerung verfügbar.
• Optionale Notbeleuchtung: Notlichtmodule (Inotec) können integriert werden.
• Für hohe Räume geeignet: Entwickelt für Räume mit hohen Decken wie Museen, Galerien und historische Gebäude.

Allgemeine Profilmerkmale

• Gehäuse aus extrudiertem Aluminium
• Maximale Länge: 5000 mm
• Beschichtete Oberflächen: schwarz, silber, weiß
• Transparenter Kunststoffdeckel für den indirekten Lichteinsatz

Module (Start / Middle / End / Free)

• Startmodul: vorbereitet für Verbindung mit Middle-, End- oder Free-Modulen; enthält control.x DALI-Schiene und control.x Endzuführung; Gehäuse aus extrudiertem Aluminium; bis 5000 mm; beschichtet in schwarz, silber oder weiß; transparenter Kunststoffdeckel für den indirekten Einsatz.
• Middle-Modul: vorbereitet für Verbindung mit weiteren Modulen; enthält control.x DALI-Schiene und control.x Middle-Connector; Gehäuse aus extrudiertem Aluminium; bis 5000 mm; beschichtet in schwarz, silber oder weiß; transparenter Kunststoffdeckel.
• Endmodul: zum Abschluss einer Reihe oder Verbindung mit Start/Middle-Modulen; enthält control.x DALI-Schiene und control.x Endzuführung; Gehäuse aus extrudiertem Aluminium; bis 5000 mm; beschichtet in schwarz, silber oder weiß; transparenter Kunststoffdeckel.
• Free-Modul: an zwei Seiten offen zur Aufnahme zusätzlicher Komponenten; Gehäuse aus extrudiertem Aluminium; bis 5000 mm; beschichtet in schwarz, silber oder weiß; transparenter Kunststoffdeckel.

Uplights (indirekte Lichteinsätze)

• Zweck: indirekte Grundbeleuchtung zur Aufhellung der Decke.
• Verfügbare Längen: 1172 mm, 1472 mm, 1772 mm.
• Leistungsstufen: 18 W, 23 W, 26 W.
• Steuerung: ON/OFF oder DALI.
• Farbtemperaturen: 3000 K oder 4000 K; CRI > 90.

Downlights (direkte Lichteinsätze)

• Zweck: direkte Beleuchtung für frei konfigurierbare Free-Module.
• Reflektorfarben: schwarz oder weiß.
• Leistungsstufen: 14 W, 26 W, 38 W.
• Optiken: breitstrahlende oder schmalstrahlende Optionen.
• Steuerung: ON/OFF oder DALI.
• Farbtemperaturen: 3000 K oder 4000 K; CRI > 90.

Direktbeleuchtung / Strahler (ak.tina)

• Freie Module können mit ak.tina-Strahlerköpfen bestückt werden.
• Konfigurationen mit 1, 2 oder 3 LED-Köpfen; Drehung 360° und Neigung 90°.
• Optiken: breit oder schmal.
• Steuerung: ON/OFF oder DALI.
• Verfügbare Farbtemperaturen: 2700 K, 3000 K, 4000 K; CRI > 90.

Montage, Abhängungen & Verbindungselemente

• Abhängungen: Optionen für Stahlseil oder Pendelstangen zur Abhängung von Profilen und Verbindern.
• Zuleitungskabel: 5- oder 7-polig; verfügbar in schwarz, weiß oder transparent; lackierte Abdeckkappen verfügbar.
• Montageelemente: Halterungen für Stahlseil oder Pendelstangen an Profilen und Verbindern.
• Winkel / Verbinder: 90°-, T- oder X-Verbinder zur mechanischen Verbindung von Start- und Endmodulen; aus extrudiertem Aluminiumprofil; mit Stoßverbinder und verdeckter Unterseite.
• Endkappen: Endkappen zum Verschließen der Profilenden.

Notbeleuchtung

• Notlichtmodule, integriert in den Adapter (Inotec), verfügbar.
• Individuelle Planung von Notlösungen möglich.
• Stromversorgung über control.x Steuerkabel.

Variantenübersicht
Artikelnummer | Länge | Farbe
10780500910 | 5000 mm | weiß
10780500906 | 5000 mm | silber
10780500721 | 5000 mm | schwarz
10780400910 | 4000 mm | weiß
10780400906 | 4000 mm | silber
10780400721 | 4000 mm | schwarz
10780300910 | 3000 mm | weiß
10780300906 | 3000 mm | silber
10780300721 | 3000 mm | schwarz
10780200910 | 2000 mm | weiß
10780200906 | 2000 mm | silber
10780200721 | 2000 mm | schwarz
10780100910 | 1000 mm | weiß
10780100906 | 1000 mm | silber
10780100721 | 1000 mm | schwarz


Technische Daten

• Material: extrudiertes Aluminiumprofil.
• Maximale Profillänge: 5000 mm.
• Verfügbare Oberflächen: schwarz, silber, weiß (beschichtet).
• Abdeckung für indirektes Licht: transparenter Kunststoffdeckel.
• Steuerungsoptionen: ON/OFF und DALI; optionale DALI-Schnittstelle verfügbar.
• Notfunktion: optionale integrierte Notmodule (Inotec); Versorgung über control.x.
• Versorgungsverkabelung: control.x 5- oder 7-polige Kabel.
• Uplights: 1172 / 1472 / 1772 mm; 18 W / 23 W / 26 W; 3000 K oder 4000 K; CRI > 90.
• Downlights: mehrere Leistungsstufen und Optiken; CRI > 90.
• Strahlerköpfe: ak.tina-Optionen mit Dreh- und Neigefunktion; breite oder schmale Optiken; mehrere Farbtemperaturen; CRI > 90.
