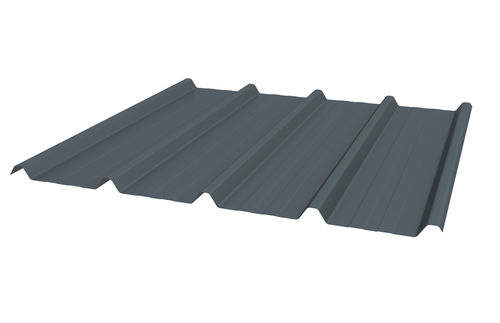

Paneel-Fassadenverkleidung JI 33-250-1000

StahlBlechverzinkt

Übersicht
Das JI 33-250-1000 ist ein trapezförmiges Stahl-Wandbekleidungsblech für ein- oder zweischalige Anwendungen in landwirtschaftlichen, industriellen und gewerblichen Gebäuden. Das Profil (Höhe 33 mm, Steg 250 mm) bietet ein vorhersehbares Tragverhalten und wird in verschiedenen Längen, Stärken und Beschichtungen geliefert, um projektbezogene Anforderungen zu erfüllen.

Anwendungen

• Außenwandverkleidung für Industrie- und Landwirtschaftsgebäude
• Ein- und zweischalige Fassadensysteme
• Kompatibel mit Zubehörprogramm: Abdeckungen, Befestigungen, Dämmung und Sandwichplatten

Abmessungen
Länge: Min. 1500,0 mm / Max. 13500,0 mm
Breite: Max. 1000,0 mm
Profil: Höhe 33 mm / Steg 250 mm

Nenndicke und Gewicht
0,50 mm: 4,79 kg/m²
0,60 mm: 5,75 kg/m²
0,70 mm: 6,70 kg/m²

Material
Stahl S280 GD (verzinkte Coil)

Beschichtungen und verfügbare Farben

• Essential (25 µ) — Basisaußenbeschichtung für Verkleidungen, Dächer und Zubehör.

  • RAL 1002 — #D2AA6D
  • RAL 1013 — #E3D9C7
  • RAL 1015 — #E6D2B5
  • RAL 1019 — #A48F7A
  • RAL 1021 — #F6B600
  • RAL 2001 — #BA481C
  • RAL 3000 — #A72920
  • RAL 3009 — #6D342D
  • RAL 5002 — #00387A
  • RAL 5008 — #2B3A44
  • RAL 5010 — #004F7C
  • RAL 5011 — #1A2B3C
  • RAL 5014 — #637D96
  • RAL 5015 — #007CAF
  • RAL 5017 — #005B8C
  • RAL 6003 — #50533C
  • RAL 6005 — #114232
  • RAL 6009 — #27352A
  • RAL 6011 — #6B7C59
  • RAL 6020 — #37422F
  • RAL 6021 — #8A9977
  • RAL 7006 — #766A5E
  • RAL 7012 — #575D5E
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7032 — #B5B0A1
  • RAL 7035 — #D7D7D7
  • RAL 7037 — #7A7B7A
  • RAL 7042 — #8E9291
  • RAL 8004 — #8D4931
  • RAL 8011 — #5A3827
  • RAL 8012 — #66332B
  • RAL 8014 — #4A3526
  • RAL 8019 — #3D3635
  • RAL 8024 — #795038
  • RAL 8025 — #755847
  • RAL 9001 — #E9E0D2
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
  • RAL 9010 — #F1EDE1
  • RAL 9016 — #F1F1EA
  • Woodstructure — #96652A
  • 1102 Rouge Tuile — #A65448
  • 4750 Gris Nuage — #949599
• Ultra — Für anspruchsvolle Außenumgebungen; geeignet für Profile und Sandwichplatten.

  • RAL 1015 — #E6D2B5
  • RAL 5008 — #2B3A44
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7035 — #D7D7D7
  • RAL 8012 — #66332B
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
  • RAL 9010 — #F1EDE1
  • Woodstructure — #96652A
• Ultra-X — Ultra 75 Beschichtung mit hoher Haltbarkeit für Dach- und Wandbekleidungen; Alternative zu PVC-Plastisol, verbessert die Systemleistung und trägt zur CO2-Reduktion auf Projektbasis bei.

  • RAL 1015 — #E6D2B5
  • RAL 5008 — #2B3A44
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7035 — #D7D7D7
  • RAL 8012 — #66332B
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
• HPS 200 Ultra® — Hochleistungsbeschichtungsreihe für anspruchsvolle Umgebungen; Beispiele: White, Hamlet, Sargasso, Terracotta, Burano, Mushroom, Heritage Green, Moorland Green, Olive Green, Van Dyke Brown, Black, Albatross, Anthracite, Goosewing Grey, Pure Grey, Brown, etc.

Normative Verweise
Verzinkter Stahl: EN 10346:2015 - Toleranzen gemäß EN 10143:2006
Coil-Beschichtung: EN 10169:2022
Geometrie-Toleranzen: EN 508-1:2021
Berechnungen: EN 1993-1-3:2006

Downloads (Beispiele)
Technisches Datenblatt und Produktzeichnungen als PDF verfügbar (spezifische Dokumentation für JI 33-250-1000).

Technische Spezifikationen

• Modell: JI 33-250-1000 (trapezförmiges Wandbekleidungsblech)
• Material: Stahl S280 GD (verzinkt)
• Längenbereich: 1.500,0 mm — 13.500,0 mm (min / max)
• Maximale Breite: 1.000,0 mm
• Verfügbare Stärken und Gewichte: 0,50 mm (4,79 kg/m²), 0,60 mm (5,75 kg/m²), 0,70 mm (6,70 kg/m²)
• Geeignet für ein- oder zweischalige Bekleidungen; kompatibel mit dem kompletten Zubehörprogramm
• Anwendbare Normen: EN 10346:2015, EN 10169:2022, EN 508-1:2021, EN 1993-1-3:2006
