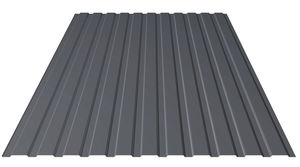

Paneel-Fassadenverkleidung JI 25-267-1070

Stahlprofiliertfür raue Umgebungen

Zusammenfassung

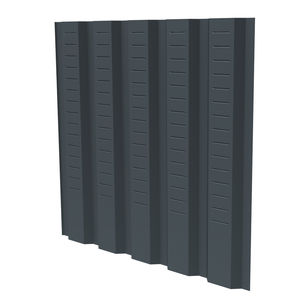

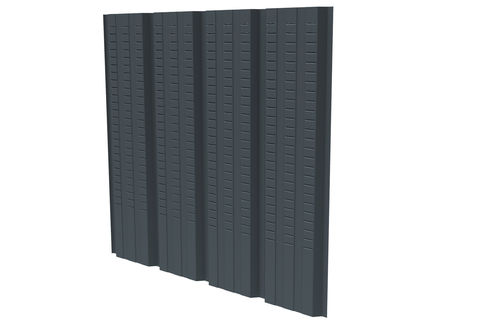

Belüftete Verkleidungsprofile eignen sich besonders für Tierhaltungs- und Lagergebäude, die eine dauerhafte Belüftung erfordern. Spezielle Öffnungen im Profil sorgen für optimierte Luftzirkulation und reduzieren gleichzeitig Wassereintritt. Anzahl und Anordnung der Öffnungen können an die projektbezogenen Anforderungen angepasst werden. Dieses Profil ist mit verschiedenen Beschichtungen und Oberflächen erhältlich.

Hauptanwendung

• Belüftete Verkleidung für Tierhaltungsgebäude, Lager und andere Gebäude mit Bedarf an kontinuierlicher Belüftung.
• Reduziert Wassereintritt und ermöglicht Luftzirkulation.
• Anzahl und Anordnung der Öffnungen projektabhängig anpassbar.

Abmessungen
Länge: Min. 1500.0 mm / Max. 4000.0 mm
Breite: Max. 1070.0 mm

Dicke und Gewicht
0,63 mm: 5,64 kg/m²
0,75 mm: 6,71 kg/m²

Material
Stahl S320 GD

Verfügbare Beschichtungen
Das Produkt ist mit mehreren Coil-Beschichtungssystemen erhältlich. Hauptbeschichtungen auf dem Produktblatt:

• Essential (25 µ) — Basisschicht für den Außenbereich (Verkleidungen, Dächer und Zubehör, Klimageräte).
• Ultra — Für raue Außenumgebungen: Profile, Sandwichplatten für Dächer und Verkleidungen, Baustoffe (Dachziegel, Dachrinnen usw.).

Töne / Farben (Auszüge aus den verfügbaren Beschichtungen)
Essential (25 µ) — gelistete Farben

• 01002 — RAL 1002
• 01013 — RAL 1013
• 01015 — RAL 1015
• 01019 — RAL 1019
• 01021 — RAL 1021
• 02001 — RAL 2001
• 03000 — RAL 3000
• 03009 — RAL 3009
• 05002 — RAL 5002
• 05008 — RAL 5008
• 05010 — RAL 5010
• 05011 — RAL 5011
• 05014 — RAL 5014
• 05015 — RAL 5015
• 05017 — RAL 5017
• 06003 — RAL 6003
• 06005 — RAL 6005
• 06009 — RAL 6009
• 06011 — RAL 6011
• 06020 — RAL 6020
• 06021 — RAL 6021
• 07006 — RAL 7006
• 07012 — RAL 7012
• 07015 — RAL 7015
• 07016 — RAL 7016
• 07021 — RAL 7021
• 07022 — RAL 7022
• 07032 — RAL 7032
• 07035 — RAL 7035
• 07037 — RAL 7037
• 07042 — RAL 7042
• 08004 — RAL 8004
• 08011 — RAL 8011
• 08012 — RAL 8012
• 08014 — RAL 8014
• 08019 — RAL 8019
• 08024 — RAL 8024
• 08025 — RAL 8025
• 09001 — RAL 9001
• 09002 — RAL 9002
• 09005 — RAL 9005
• 09006 — RAL 9006
• 09007 — RAL 9007
• 09010 — RAL 9010
• 09016 — RAL 9016
• 50004 — Woodstructure
• 70003 — 1102 Rouge Tuile
• 90007 — 4750 Gris Nuage

Ultra — gelistete Farben

• 01015 — RAL 1015
• 05008 — RAL 5008
• 07015 — RAL 7015
• 07016 — RAL 7016
• 07021 — RAL 7021
• 07022 — RAL 7022
• 07035 — RAL 7035
• 08012 — RAL 8012
• 09002 — RAL 9002
• 09005 — RAL 9005
• 09006 — RAL 9006
• 09007 — RAL 9007
• 09010 — RAL 9010

Referenznormen
Zinkbeschichteter Stahl: NF EN 10346:2015 - Toleranzen gemäß NF EN 10143:2006 - NF P34-310:2017
Coil-Beschichtung: NF EN 10169:2022 - NF P34-301:2017
Toleranz: Berufsempfehlungen RAGE für Verkleidungen Juli 2014
Berechnungen und Prüfungen: Prüfungen gemäß NF P 34-503-1:2024 interpretiert nach Recom. Prof. RAGE 2014 (Anhänge D, E und N für Wind Eurocode NF EN 1991-1-4+NA:2012 und Anhänge K, E und N für Wind Regeln NV65 modifiziert 2009).

Bemerkungen
Profil ausgelegt für geripptes Verkleidungssystem mit integrierten Belüftungsoptionen. Erhältlich in mehreren Breiten/Längen und in unterschiedlichen Stärken je nach Projektanforderung. Oberflächen (Essential, Ultra usw.) bewirken unterschiedliche Leistungen und empfohlene Einsatzzwecke (Standardeinsatz vs. raue Umgebungen).
