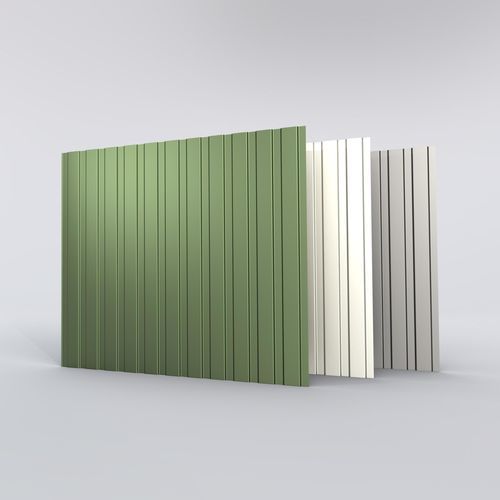

Verblendplatte / galvanisiertem Stahl JI 10-100-1100

für Fassadenfür Außenwandtexturiert

Übersicht
Das JI 10-100-1100 ist ein trapezförmiges Stahlprofil für Wandverkleidungen und Türbekleidungen (Schiebe- und Einzeltüren) sowie für Blenden und Unterkanten. Die schlanke, leichte Querschnittsform erleichtert Transport und Montage und bietet eine technische Außenwirkung für Industrie- und Landwirtschaftsgebäude. Hergestellt aus feuerverzinktem Stahl, ist das Profil in verschiedenen Längen, Breiten und Beschichtungsvarianten erhältlich.

Anwendungen

• Verkleidung von Schiebe- und Einzeltüren
• Blenden, Unterkanten und Abschlussdetails
• Fassaden- und Wandverkleidungen in Industrie- und Landwirtschaftsgebäuden
• Sekundäre Ausführungen der Gebäudehülle

Hauptmerkmale

• Trapezförmiges Kastprofil für Verkleidungen und Türbekleidungen
• Werkstoff: feuerverzinkter Stahl (Steel S280–S320 GD)
• Dünner, leichter Querschnitt für einfache Handhabung und Montage
• Verfügbar in verschiedenen Längen, Breiten, Dicken und Coil-Beschichtungen

Abmessungen
Länge: Min. 1500 mm / Max. 8000 mm
Breite: Max. 1100 mm

Dicke & Flächenmasse
0,5 mm: 4,35 kg/m²
0,6 mm: 5,22 kg/m²
0,63 mm: 5,98 kg/m²
0,7 mm: 6,09 kg/m²
0,75 mm: 7,12 kg/m²

Beschichtungssysteme / Oberflächen
Verschiedene Coil-Beschichtungsfamilien sind je nach Beanspruchung und Leistungsanforderung erhältlich. Übliche Optionen:

• Essential (25 µ) — Basisbeschichtung für Außenanwendungen (Verkleidung, Dach, Zubehör)
• Ultra — erhöhte Oberflächenhärte und Bearbeitungsfestigkeit für anspruchsvolle Umgebungen
• Ultra-X (Ultra 75) — sehr langlebige Beschichtung für Dach und Fassade, Alternative zu PVC/Plastisol
• HPS 200 Ultra® — hochleistungsfähige Coil-Beschichtung für aggressive Umgebungen

Farben & Optionen
Große Auswahl an RAL- und Spezialfarben sowie glatten oder strukturierten Oberflächen je nach Beschichtungsfamilie.

Referenznormen

• Feuerverzinkter Stahl: EN 10346:2015 (Toleranzen gemäß EN 10143:2006)
• Coil-Beschichtung: EN 10169:2022
• Geometrie / Toleranzen: EN 508-1:2021
• Strukturberechnungen: EN 1993-1-3:2006

Hinweise

• Wählen Sie Dicke, Flächenmasse und Beschichtungsfamilie entsprechend den Anforderungen an Haltbarkeit und Beanspruchung des Projekts.
• Bestätigen Sie Längen, Toleranzen und Farbverfügbarkeit anhand der technischen Dokumentation für jede Bestellung.

Technische Merkmale

• Modell: JI 10-100-1100
• Material: Steel S280–S320 GD (feuerverzinkt)
• Längenbereich: 1500 mm — 8000 mm
• Max. Breite: 1100 mm
• Dicken / Flächenmasse: siehe Tabelle oben
• Beschichtungen: Essential (25 µ), Ultra, Ultra-X (Ultra 75), HPS 200 Ultra®
• Normen: EN 10346:2015; EN 10143:2006; EN 10169:2022; EN 508-1:2021; EN 1993-1-3:2006
