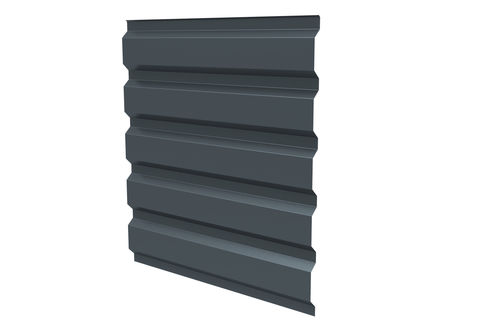

Paneel-Fassadenverkleidung JI 30-207-1035

StahlStahlBlech

Vorstellung
Das JI 30-207-1035 ist ein geriffeltes Fassadenblech aus Stahl in einwandiger Ausführung. Es wird in trockenen Fassadensystemen eingesetzt und bietet strukturelle Leistungsfähigkeit, einfache Montage und eine breite Auswahl an Oberflächen. Verfügbar in mehreren Stärken und Längen zur Anpassung an architektonische und baupraktische Anforderungen.

Abmessungen
Länge: Min. 1500,0 mm / Max. 13600,0 mm
Breite: Max. 1035,0 mm

Dicke und Gewicht
0,63 mm: 5,83 kg/m²
0,75 mm: 6,94 kg/m²

Eigenschaften

• Material: Stahl S320 GD

Beschichtungen - Übersicht
Essential (25 µ)
Basisbeschichtung geeignet für den Außeneinsatz (Fassaden, Dächer, Zubehör, Klimageräte).

• 01002: RAL 1002 (#D2AA6D)
• 01013: RAL 1013 (#E3D9C7)
• 01015: RAL 1015 (#E6D2B5)
• 01019: RAL 1019 (#A48F7A)
• 01021: RAL 1021 (#F6B600)
• 02001: RAL 2001 (#BA481C)
• 03000: RAL 3000 (#A72920)
• 03009: RAL 3009 (#6D342D)
• 05002: RAL 5002 (#00387A)
• 05008: RAL 5008 (#2B3A44)
• 05010: RAL 5010 (#004F7C)
• 05011: RAL 5011 (#1A2B3C)
• 05014: RAL 5014 (#637D96)
• 05015: RAL 5015 (#007CAF)
• 05017: RAL 5017 (#005B8C)
• 06003: RAL 6003 (#50533C)
• 06005: RAL 6005 (#114232)
• 06009: RAL 6009 (#27352A)
• 06011: RAL 6011 (#6B7C59)
• 06020: RAL 6020 (#37422F)
• 06021: RAL 6021 (#8A9977)
• 07006: RAL 7006 (#766A5E)
• 07012: RAL 7012 (#575D5E)
• 07015: RAL 7015 (#4F5358)
• 07016: RAL 7016 (#383E42)
• 07021: RAL 7021 (#2F3234)
• 07022: RAL 7022 (#4C4A44)
• 07032: RAL 7032 (#B5B0A1)
• 07035: RAL 7035 (#d7d7d7)
• 07037: RAL 7037 (#7A7B7A)
• 07042: RAL 7042 (#8E9291)
• 08004: RAL 8004 (#8D4931)
• 08011: RAL 8011 (#5A3827)
• 08012: RAL 8012 (#66332B)
• 08014: RAL 8014 (#4A3526)
• 08019: RAL 8019 (#3D3635)
• 08024: RAL 8024 (#795038)
• 08025: RAL 8025 (#755847)
• 09001: RAL 9001 (#E9E0D2)
• 09002: RAL 9002 (#D6D5CB)
• 09005: RAL 9005 (#0E0E10)
• 09006: RAL 9006 (#A1A1A0)
• 09007: RAL 9007 (#868581)
• 09010: RAL 9010 (#F1EDE1)
• 09016: RAL 9016 (#F1F1EA)
• 50004: Woodstructure (#96652A)
• 70003: 1102 Rouge Tuile (#A65448)
• 90007: 4750 Gris Nuage (#949599)

Ultra
Beschichtung für raue Außenbedingungen: Profile, Sandwichpaneele für Dächer und Fassaden, Bauteile (Dachziegel, Dachrinnen etc.).

• 01015: RAL 1015 (#E6D2B5)
• 05008: RAL 5008 (#2B3A44)
• 07015: RAL 7015 (#4F5358)
• 07016: RAL 7016 (#383E42)
• 07021: RAL 7021 (#2F3234)
• 07022: RAL 7022 (#4C4A44)
• 07035: RAL 7035 (#d7d7d7)
• 08012: RAL 8012 (#66332B)
• 09002: RAL 9002 (#D6D5CB)
• 09005: RAL 9005 (#0E0E10)
• 09006: RAL 9006 (#A1A1A0)
• 09007: RAL 9007 (#868581)
• 09010: RAL 9010 (#F1EDE1)

Normen
Galvanisierter Stahl: NF EN 10346:2015 - Toleranzen gemäß NF EN 10143:2006 - NF P34-310:2017
Coil-Beschichtung: NF EN 10169:2022 - NF P34-301:2017
Toleranzen: RAGE Empfehlung Juli 2014
Berechnungen und Prüfungen: NF P 34-503-1:2024 interpretiert nach RAGE 2014 Empfehlungen und den anwendbaren Eurocodes / NV65-Regeln für Windbemessung.

Technische Merkmale / Spezifikationen

• Handelsname: JI 30-207-1035
• Typ: Geriffeltes Fassadenblech (einwandige Bekleidung)
• Material: Stahl S320 GD
• Nutze Breite: 1035,0 mm
• Verfügbare Längen: 1500,0 mm - 13600,0 mm
• Verfügbare Stärken: 0,63 mm (5,83 kg/m²), 0,75 mm (6,94 kg/m²)
• Verfügbare Beschichtungen: Essential (25 µ) und Ultra (RAL-Palette und Spezialoberflächen oben aufgeführt)
• Normen: NF EN 10346, NF EN 10169; Toleranzen und Berechnungen gemäß RAGE-Empfehlungen und Eurocodes / NV65 je nach Einsatz
