Elektrische Fußbodenheizung 120308

für gewerbliche Nutzungfür Betonbodenfür Außenbereich

Übersicht
Heizlösung für große Außenflächen (Ladehöfe, Zufahrten zu Parkplätzen), bei denen Schnee-/Eisfreiheit und Sicherheit erforderlich sind. MAGNUM Outdoor Cable lässt sich vor dem Einbringen des Sandbetts, Betons oder Asphalts direkt an der Bewehrung befestigen.

Systemzusammensetzung
Komplettsystem bestehend aus MAGNUM-Heizkabel, zwei Feuchtesensoren in Kombination mit Außentemperaturmessung und einem projektspezifischen Steuerungsschrank.

Kabelaufbau & Schutz
Das Zuleitungskabel ist fest mit dem Widerstandsdraht verbunden. Eine Aluminiumverstärkungsummantelung schützt die Widerstandselemente vor mechanischer Beschädigung und bietet eine EMC-Abschirmung, um Störungen von Mobiltelefonen, elektrisch betriebenen Garagentoren/Toren und Sicherheitssystemen zu vermeiden.
Das Kabel verfügt über eine XLPE-Innenisolation und eine chemikalienbeständige PVC-Außenmantelung.

Komplettsysteme
Wasser­dichte Steuerungsschränke (IP-65) werden je nach Anzahl der Kabel/Matten und Leistung gefertigt und ausgelegt. Für größere Projekte können Schaltschränke mit modulierenden Leistungsreglern bis 50 kW erweitert werden, um Spitzenlasten zu vermeiden und Energie zu sparen. Systeme für 230 V und 400 V verfügbar.

Installation

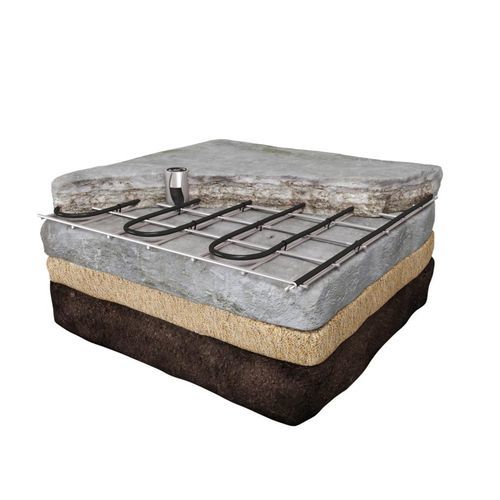

MAGNUM Outdoor Systeme werden auf Bestellung berechnet und konstruiert. Kabel werden vor dem Einbringen des Sandbetts, Betons oder Asphalts direkt an der Bewehrung befestigt.

Produktvarianten (Tabelle)
Art.nr. | Description | Length | Length connecting wire | Power | Volt | Amps | Ohm
120308 | MAGNUM Outdoor Cable Concrete 30W/m | 10 m | 4 m | 300 Watt | 230V | 1.3 | 176
120458 | MAGNUM Outdoor Cable Concrete 30W/m | 15 m | 4 m | 450 Watt | 230V | 2.0 | 118
120608 | MAGNUM Outdoor Cable Concrete 30W/m | 20 m | 4 m | 600 Watt | 230V | 2.6 | 88
120758 | MAGNUM Outdoor Cable Concrete 30W/m | 25 m | 4 m | 750 Watt | 230V | 3.3 | 71
120908 | MAGNUM Outdoor Cable Concrete 30W/m | 30 m | 4 m | 900 Watt | 230V | 3.9 | 59
121208 | MAGNUM Outdoor Cable Concrete 30W/m | 40 m | 4 m | 1200 Watt | 230V | 5.2 | 44
121508 | MAGNUM Outdoor Cable Concrete 30W/m | 50 m | 4 m | 1500 Watt | 230V | 6.5 | 35
121808 | MAGNUM Outdoor Cable Concrete 30W/m | 60 m | 4 m | 1800 Watt | 230V | 7.8 | 29
122108 | MAGNUM Outdoor Cable Concrete 30W/m | 70 m | 4 m | 2100 Watt | 230V | 9.1 | 25
122408 | MAGNUM Outdoor Cable Concrete 30W/m | 80 m | 4 m | 2400 Watt | 230V | 10.4 | 22
123008 | MAGNUM Outdoor Cable Concrete 30W/m | 100 m | 4 m | 3000 Watt | 230V | 13.0 | 18
123408 | MAGNUM Outdoor Cable Concrete 30W/m | 113 m | 4 m | 3400 Watt | 230V | 14.8 | 16
123608 | MAGNUM Outdoor Cable Concrete 30W/m | 120 m | 4 m | 3600 Watt | 230V | 15.7 | 15
124208 | MAGNUM Outdoor Cable Concrete 30W/m | 140 m | 4 m | 4200 Watt | 230V | 18.3 | 13

Spezifikationen (Tabelle)
Sandbett + Pflaster - V
Beton - V
Kaltasphalt - X
Asphalt < 240°C - X
Innenmantel - XLPE
Außenmantel - PVC
Länge der Anschlussleitung - 4 m
Leistung - 30 Watt/m
Anschlussspannung - 230 V/50Hz
Zertifizierung - IEC 800, CE, VDE, IPX7
Garantie - 10 Jahre

Technische Details

• Leistung 30 Watt/m
• Kabel verfügbar von 300 bis 4200 Watt
• Anschlussspannung 230 V/50Hz
• Normen IEC 800 und CE
• Zertifizierung VDE
• Schutzklasse IPX7
• Kernisolierung XLPE
