Aufputz-Verteilerkasten 900004

Profifür Außenbereichvoll ausgestattet

Produktübersicht

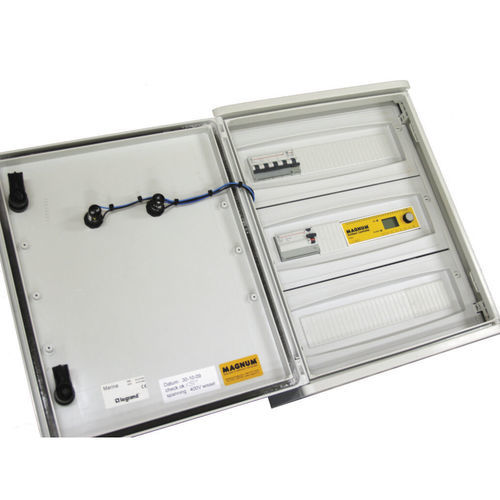

Vollständige wasserdichte Steuerschränke, gefertigt und bestückt entsprechend Anzahl der Kabel/Matten und der benötigten Leistung. Die Schränke sind für 230 V- und 400 V-Systeme erhältlich und werden projektspezifisch zusammengestellt.

Anschlusskasten

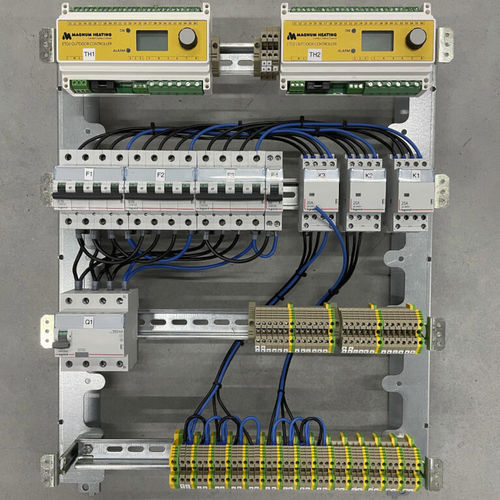

Steuerschränke werden projektspezifisch maßgefertigt. Die Standardversion (gem. NEN1010) ist ausgestattet mit wasserdichten Kabeldurchführungen, magnetischen Schaltkreisen (Relais), Leitungsschutzschaltern, Fehlerstromschutzschaltern, Klemmenleisten zur einfachen Verbindung von Versorgungs- und Heizkabeln sowie speziellen Außensensor-Einheiten. Die Installation muss dem im Schaltschrank dargestellten Schaltplan folgen.

Verfügbare Modelle
Art.nr. | Description | kW | Schrankabmessungen | Einheit | Hinweise
900004 | MAGNUM Outdoor control cabinet | 3,6 kW | 430 x 310 x 160 mm | Stück/1 | inkl. ETO2-4550 Hutschienen-Thermostat und 2x ETOG-56 Sensoreinheiten
900010 | MAGNUM Outdoor control cabinet | 10 kW | 500 x 400 x 200 mm | Stück/1 | inkl. ETO2-4550 Hutschienen-Thermostat und 2x ETOG-56 Sensoreinheiten
900020 | MAGNUM Outdoor control cabinet | 20 kW | 500 x 400 x 200 mm | Stück/1 | inkl. ETO2-4550 Hutschienen-Thermostat und 2x ETOG-56 Sensoreinheiten
900030 | MAGNUM Outdoor control cabinet | 30 kW | 700 x 520 x 253 mm | Stück/1 | inkl. ETO2-4550 Hutschienen-Thermostat und 2x ETOG-56 Sensoreinheiten
900040 | MAGNUM Outdoor control cabinet | 40 kW | 700 x 520 x 253 mm | Stück/1 | inkl. ETO2-4550 Hutschienen-Thermostat und 2x ETOG-56 Sensoreinheiten
900050 | MAGNUM Outdoor control cabinet | 50 kW | 700 x 520 x 253 mm | Stück/1 | inkl. ETO2-4550 Hutschienen-Thermostat und 2x ETOG-56 Sensoreinheiten

Spezifikationen
ETO2-4550 Hutschiene | Thermostat 0°C / +5°C 230 V
2x ETOG-56 Sensoreinheiten | Feuchtigkeit & Temperatur
Potentialfreie Kontakte | 3 x 16 A
Erforderliche Magnetkreise (Relais) | 230 V / 400 V
Erforderliche Sicherungsautomatiken | 16 A
Anschlussklemmen | Zum Anschrauben der Zuleitungen
Kontrollleuchten | Je nach Ausführung
Gewährleistung | 2 Jahre

Technische Merkmale

• Wasserdichte Steuerschränke, projektspezifisch montiert
• Geeignet für 230 V- und 400 V-Systeme
• Standardausstattung: wasserdichte Kabeldurchführungen, magnetische Schaltkreise (Relais), Leitungsschutzschalter, Fehlerstromschutzschalter, Klemmenleisten
• Beinhaltet ETO2-4550 Hutschienen-Thermostat und 2x ETOG-56 Sensoreinheiten (bei gelisteten Einheiten)
• Potentialfreie Kontakte: 3 x 16 A
• Erforderliche Sicherungsautomaten: 16 A
• Verfügbare Schrankabmessungen: 430 x 310 x 160 mm; 500 x 400 x 200 mm; 700 x 520 x 253 mm
• Leistungsoptionen: 3,6 kW; 10 kW; 20 kW; 30 kW; 40 kW; 50 kW
• Gewährleistung: 2 Jahre
