Elektrische Fußbodenheizung 125006

Industriefür Außenbereich

Übersicht

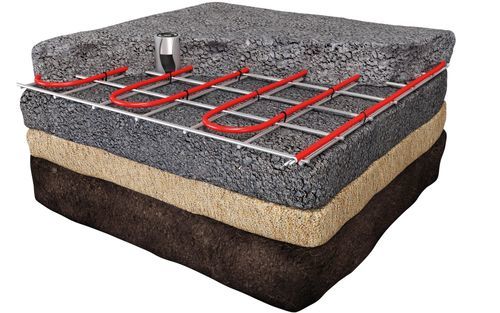

Speziell für große befestigte Flächen wie Laderampen, Zufahrten und Rampen, bei denen Eisfreihaltung zuverlässig sein muss. Das MAGNUM Outdoor Kabel wird direkt auf das Bewehrungsgewebe befestigt, bevor Sandbett, Beton oder Asphalt eingebracht werden. MAGNUM Outdoor wird als Komplettsystem geliefert und umfasst Heizkabel, zwei Sensoreinheiten (Feuchte + Außentemperatur) sowie einen maßgefertigten, wasserdichten Schaltschrank.

Konstruktion und Materialien
Der Stromführende Leiter ist einzigartig mit dem Widerstandsdraht verbunden. Eine Aluminiumverstärkungshülle schützt die Widerstandsdrahte vor mechanischen Beschädigungen und bietet EMC-Abschirmung, um Störungen mit Mobiltelefonen, elektrisch betriebenen Türen/Toren und Sicherheitsanlagen zu verhindern. Das Kabel hat PTFE (Teflon) Innenlagen und eine chemikalienbeständige PVC-Außenschicht.

Komplettsysteme
MAGNUM Outdoor Installationen werden projektbezogen berechnet und ausgelegt. Ein wasserdichter Schaltschrank (IP-65) wird entsprechend der Anzahl der Kabel/Matten und der Leistung gefertigt und dimensioniert. Für größere Projekte kann der Schaltschrank mit modulierenden Leistungsreglern bis 50 kW erweitert werden, um Lastspitzen zu vermeiden und Energie zu sparen. Das System kann sowohl für 230 V als auch 400 V ausgelegt werden.

Verfügbare Modelle / Längen und elektrische Daten
Art.nr. | Länge | Länge Anschlusskabel | Leistung | Volt | Ampere | Ohm
125006 | 20 m | 10 m | 600 Watt | 230V | 2.6 | 88.2
125012 | 40 m | 10 m | 1200 Watt | 230V | 5.2 | 44.1
125019 | 63.3 m | 10 m | 1900 Watt | 230V | 8.3 | 27.8
125034 | 113.3 m | 10 m | 3400 Watt | 230V | 14.8 | 15.6

Spezifikationen (Anwendung und Materialien)
Sandbett + Pflastersteine: V
Beton: V
Kaltasphalt: V (ausgerollte Verarbeitung!)
Asphalt bis < 240°C: V (ausgerollte Verarbeitung!)
Innenmantel: PTFE (Teflon)
Außenmantel: PVC
Länge Anschlusskabel: 10 m
Leistung: 30 Watt/m
Anschlussspannung: 230 V/50Hz
Zertifizierung: IEC 800, CE, IPX7, VDE
Gewährleistung: 10 Jahre

Technische Details

• Leistungsdichte: 30 Watt/m
• Kabellleistungen verfügbar: 600 bis 3400 Watt
• Anschlussspannung: 230 V/50Hz (Systeme auch in 400 V möglich)
• Normen: IEC 800 und CE
• Zertifizierung: ISO 9001
• Schutzklasse: IPX7
• Kernisolation: PTFE (Teflon)
• Geeignet für ausgerollten Mastic-Asphalt bis 240°C

Installationsmethoden (Komplettsysteme)
MAGNUM Outdoor Systeme werden projektbezogen berechnet und ausgelegt. Das Kabel wird auf das Bewehrungsgewebe befestigt, bevor Sandbett, Beton oder Asphalt eingebracht werden; das System erlaubt ausgerollte Verarbeitung für Mastic-Asphalt, wenn angegeben.

Garantie
Das MAGNUM Outdoor Kabel hat eine 10-jährige Garantie auf die elektrische Funktion des Kabels.

Eigenschaften / technische Daten

• Vorgesehene Anwendungen: Laderampen, Zufahrten, Parkhausrampen und andere große befestigte Außenflächen
• Heizverfahren: fest installiertes Heizkabelsystem integriert in Sandbett, Beton oder Asphalt
• Kabelaufbau: Widerstandsdraht mit Aluminiumverstärkungsmantel, PTFE Innenmantel, PVC Außenmantel
• Sensoren: zwei Sensoreinheiten zur Messung von Feuchte kombiniert mit Außentemperatur
• Steuerung: maßgefertigte, wasserdichte Schaltschänke (IP-65), erweiterbar mit modulierenden Reglern bis 50 kW
• Spannung: 230 V/50 Hz (System kann in 230 V und 400 V ausgeführt werden)
• Leistungsdichte: 30 W/m, individuelle Kabellleistungen von 600 W bis 3400 W
• Betriebstemperatur des Asphalts: geeignet für ausgerollten Mastic-Asphalt bis 240°C
• Normen und Zertifizierungen: IEC 800, CE, IPX7, VDE, ISO 9001
• Garantie: 10 Jahre auf die elektrische Funktion
